Připojení kabelů

Připojte napájecí adaptér a kabel rozhraní ke konektorům.

VAROVÁNÍ:

Zajistěte, aby byl použit pouze specifikovaný napájecí adaptér [PS-180 (model: M159E)]. Použití jiného napájecího adaptéru může způsobit požár či zásah elektrickým proudem.

1. Je-li nasazen kryt, sejměte jej.
   Sejmutí krytů (zadní a dolní)

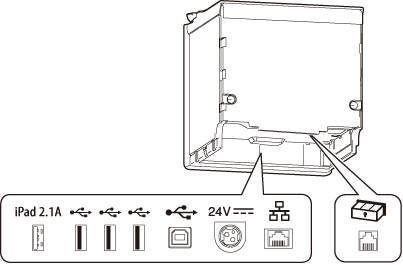

2. Připojte napájecí adaptér a kabel rozhraní ke konektorům v dolní části tiskárny.

Informace o tom, který konektor je kterého typu, uvádí Konektory.


Poznámka:

• Při používání volitelné jednotky bezdrátové sítě LAN připojte jednotku ke konektoru USB (typ A).

• Při používání volitelného zákaznického displeje (DM-D30) připojte kabel USB ke konektoru USB (typ A).

3. Znovu nasaďte kryt.
   Podle polohy nasazení krytů se mění směr vysouvání papíru.
   Nasazení krytů (zadní a dolní)

4. Připojte kabel rozhraní k zařízení (např. tablet či počítač).

5. Připojte zástrčku napájecího kabelu k elektrické zásuvce.

VAROVÁNÍ:

• Zásadně nepřipojujte zástrčku napájecího kabelu do elektrické zásuvky, která nesplňuje vstupní napětí napájecího adaptéru. Mohlo by to způsobit poškození tiskárny.

• Dojde-li někdy k závadě, ihned vypněte napájení tiskárny a odpojte napájecí kabel od elektrické zásuvky.
