Montering af bagsideskærmen

Følg proceduren herunder for at montere bagsideskærmen på printeren.

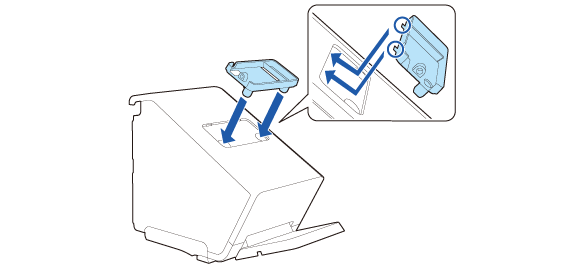

1. Påsæt fiksturet til bagsideskærmen.

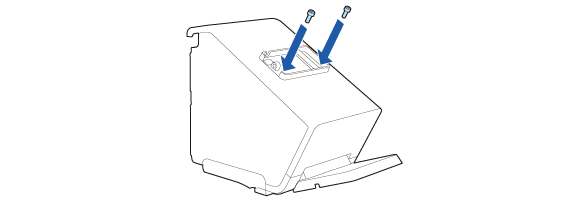

2. Fastgør fiksturet med de to skruer.

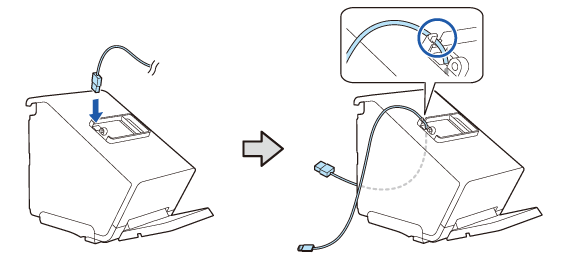

3. Før skærmens kabel gennem printeren.



4. Påsæt tilbehøret til bagsideskærmen.



5. Fastgør det med den medfølgende skrue.

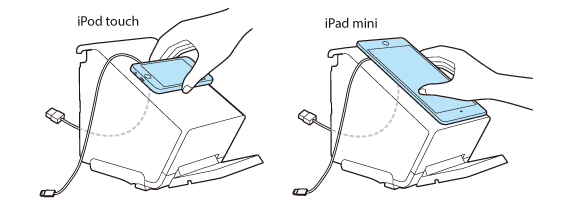

6. Placer skærmen på tilbehøret for at kontrollere indsætningspositionen.

• Placer skærmen vandret.

• I forbindelse med iPod touch skal dens stikside vende mod skruesiden.

• I forbindelse med iPad mini skal dens stikside vende mod printerens bund.



7. Fjern de to bagbeklædningsark.

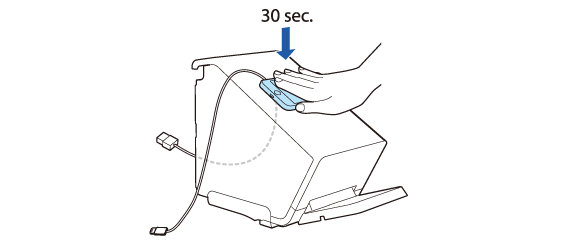

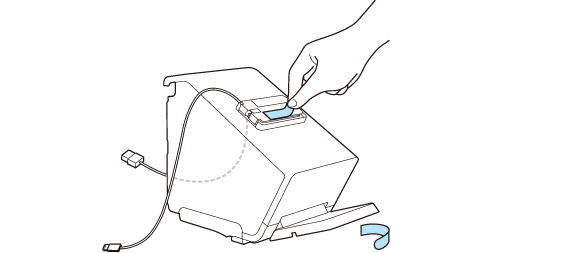

8. Placer enheden på tilbehøret, og tryk derefter godt i ca. 30 sekunder.

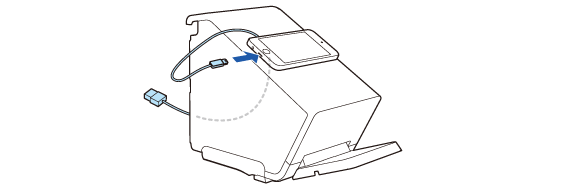

9. Forbind kablet til enheden.

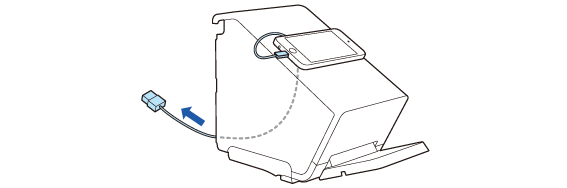

10. Juster kabellængden, der kommer ud af printeren. Sørg for nok kabellængde til at forhindre, at det bøjes i en kraftig vinkel.

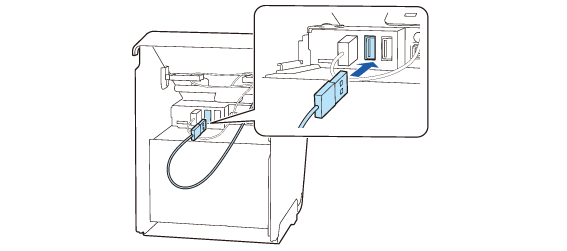

11. Forbind kablet til USB-A-stikket.


FORSIGTIG:

• Se linket herunder for oplysninger om de skærme, der kan sluttes til USB-A-stikket.
  Tabletter, der kan monteres på printeren

• Hvis din enhed ikke må sluttes til printerens stik, skal du trække dens kabel gennem printerens udsnit.
  Påsætning af bunddækslet

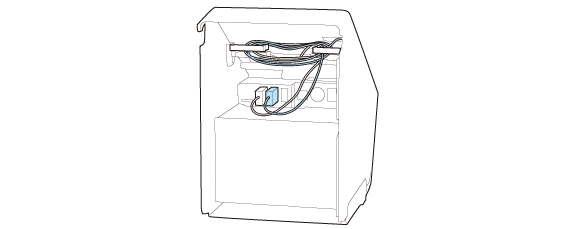

12. Bundt overskydende kabel sammen ved at føre det gennem klemmerne på begge sider.
