Горе > Настройки > Свързване към принтера
Свързване към принтера

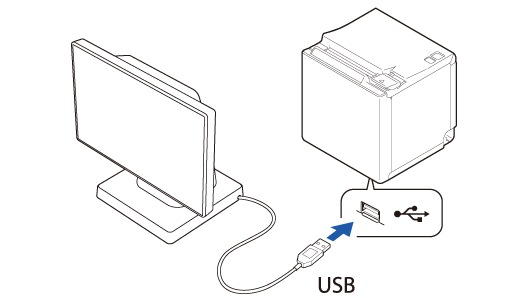

Свържете USB кабела от клиентския дисплей към USB конектора на принтера.
Щракнете върху следния URL адрес, за да видите принтерите, които може да бъдат свързани към този клиентски дисплей.
https://support.epson.net/publist/bsredirect.php?code=M001607
ВНИМАНИЕ:-
Трябва първо да изключите принтера и след това да свържете този продукт.
-
Продуктът не може да бъде свързан към конектор USB-A за зареждане на устройства (iPad 2,1 A), с който са оборудвани TM-m30II-H или други принтери.
-
Ако искате да удължите USB кабела, използвайте допълнителния удължителен USB кабел (OT-UL30).
-
Допълнителният комплект, EXTENSION POLE UNIT FOR DM-D70 (DP-70), включва удължителен USB кабел.
-
Можете да монтирате този продукт като заден дисплей на TM-m30II-S. За повече информация вижте ръководството на потребителя на TM-m30II-S.
https://support.epson.net/publist/bsredirect.php?code=m001306
При свързване към TM-m30II (за DM-D70, който се предлага с ферит)

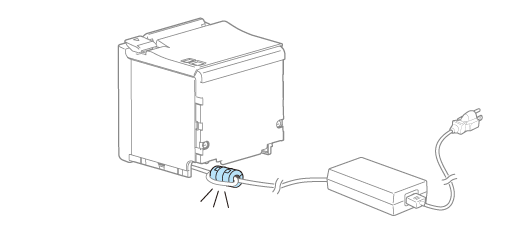

Ако DM-D70 е доставен с ферит и искате да свържете DM-D70 към TM-m30II, прикрепете ферита към DC кабела на TM-m30II.
Поставете ферита възможно най-близо до TM-m30II.
-
Включете принтера TM-m30II.
-

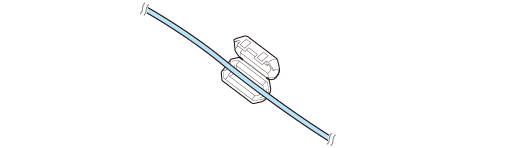

Поставете DC кабела на TM-m30II във ферита.
-

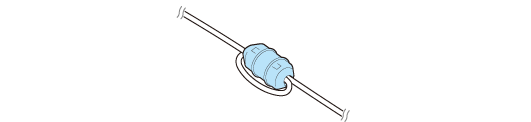

Увийте един път кабела около ферита.
-

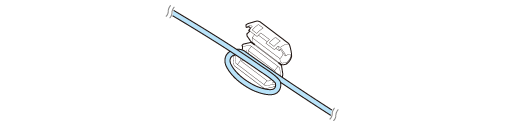

Затворете ферита, докато чуете щракване.
-
Свържете AC кабела към контакта.
При свързване към TM-T88VII (за DM-D70, който се предлага с ферит)
Ако DM-D70 е доставен с ферит и искате да свържете DM-D70 към TM-T88VII, прикрепете ферита към USB кабела на DM-D70.
Поставете ферита възможно най-близо до TM-T88VII.
-
Поставете USB кабела във ферита.
-
Увийте един път кабела около ферита.
-
Затворете ферита, докато чуете щракване.
