Монтаж на EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Следвайте процедурата по-долу, за да монтирате допълнителния комплект, EXTENSION POLE UNIT FOR DM-D70 (DP-70).

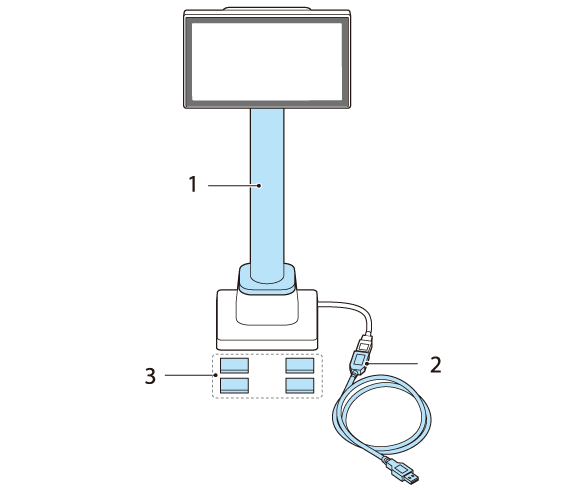

Съдържание на пакета DP-70

1. Удължително рамо

2. Удължителен USB кабел

3. Стикери за фиксиране на продукта

1. Поставете продукта с екрана надолу върху мека кърпа или подобна повърхност.



2. Повдигнете стойката.



3. Натиснете езичетата навътре и издърпайте стойката.

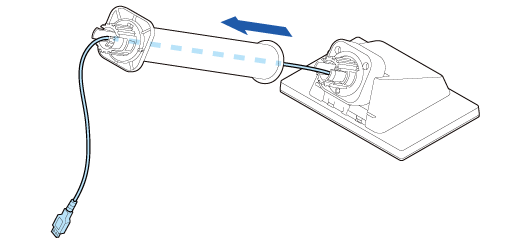

4. Прокарайте USB кабела през удължителното рамо.

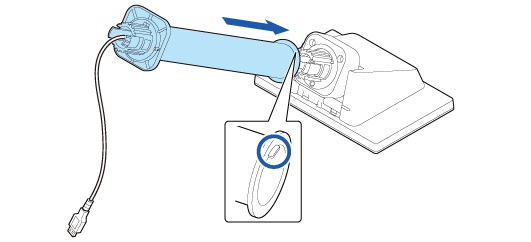

5. Прикрепете удължителното рамо към дисплея. Пъхнете езичето на рамото в жлеба на дисплея.



6. Прокарайте USB кабела през стойката.

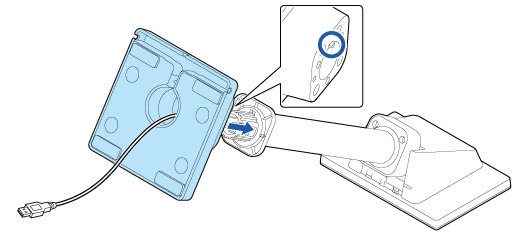

7. Прикрепете стойката към удължителното рамо. Пъхнете езичето на стойката в жлеба на дисплея.

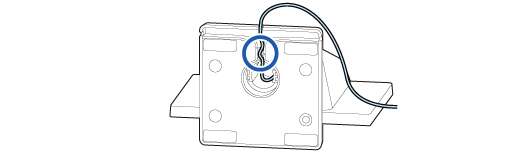

8. Фиксирайте USB кабела в канала и след това го прокарайте така, че да преминава през един от трите жлеба.

Прокарайте кабела в канала, за да сте сигурни, че е фиксиран правилно.



9. Свържете удължителния USB кабел, ако е необходимо.

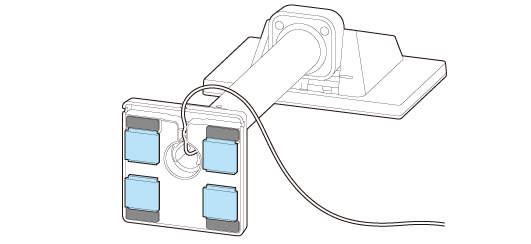

10. Залепете четирите стикера към дъното на стойката.

Използвайте стикерите, за да фиксирате продукта към маса, бюро и др. и да предотвратите преобръщане.
