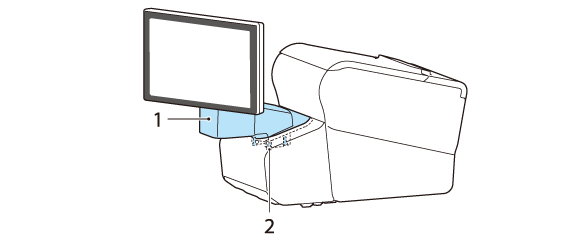

Монтаж на CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Следвайте процедурата по-долу, за да монтирате допълнителния комплект, CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71).

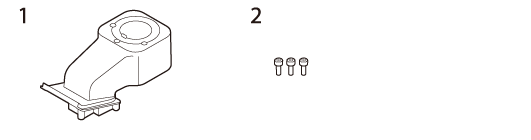

Съдържание на пакета DP-71

1. Извито рамо

2. Три винта

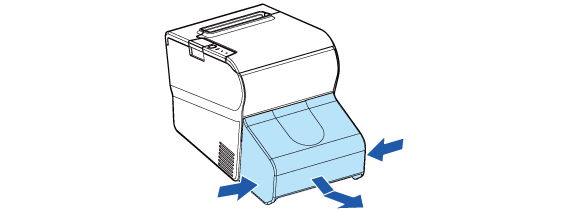

1. Свалете капака на конектора на TM-T88VI-DT2.

Натиснете двете долни страни на капака навътре, за да освободите куките и да свалите капака.

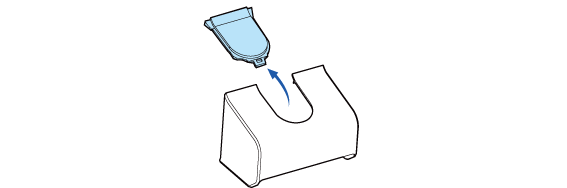

2. Отстранете U-образния елемент от капака на конектора.



3. Поставете продукта с екрана надолу върху мека кърпа или подобна повърхност.



4. Повдигнете стойката.



5. Натиснете езичетата навътре и издърпайте стойката.



6. Прокарайте USB кабела през извитото рамо.



7. Прикрепете извитото рамо към дисплея, както е показано по-долу.

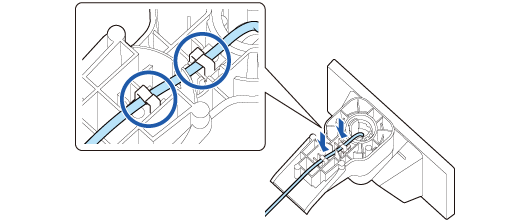

8. Фиксирайте USB кабела към извитото рамо.



9. Поставете TM-T88VI-DT2 на една страна.

10. Прокарайте USB кабела през TM-T88VI-DT2.

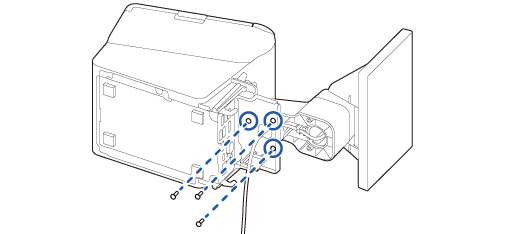

11. Фиксирайте дисплея и извитото рамо с трите винта.



12. Свържете USB кабела към конектора на TM-T88VI-DT2.

13. Поставете капака на конектора.
