Připojení k tiskárně

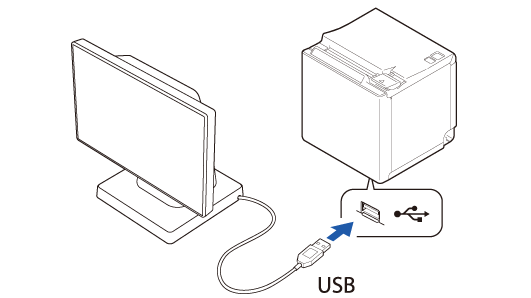

Připojte kabel USB zákaznického displeje ke konektoru USB na tiskárně.
Kliknutím na následující adresu URL se zobrazí tiskárny, které lze připojit k tomuto zákaznickému displeji.
https://support.epson.net/publist/bsredirect.php?code=M001607
VÝSTRAHA:-
Před připojením produktu je nutné vypnout tiskárnu.
-
Produkt nelze připojit ke konektoru USB-A pro napájení zařízení (iPad 2,1 A), který je umístěn na tiskárně TM-m30II-H nebo jiných tiskárnách.
-
Chcete-li prodloužit kabel USB, použijte volitelný prodlužovací kabel USB (OT-UL30).
-
Volitelná sada EXTENSION POLE UNIT FOR DM-D70 (DP-70) obsahuje prodlužovací kabel USB.
-
Tento produkt lze připojit k tiskárně TM-m30II-S jako zadní displej. Další podrobnosti viz uživatelská příručka tiskárny TM-m30II-S.
https://support.epson.net/publist/bsredirect.php?code=m001306
Při připojování k tiskárně TM-m30II (pro zařízení DM-D70 dodávané s feritovým jádrem)
Pokud je vaše zařízení DM-D70 dodáno s feritovým jádrem a chcete zařízení DM-D70 připojit k tiskárně TM-m30II, nasaďte feritové jádro na kabel stejnosměrného napájení tiskárny TM-m30II.
Přibližte feritové jádro co nejblíže k tiskárně TM-m30II.
-
Vypněte tiskárnu TM-m30II.
-
Vložte kabel stejnosměrného napájení tiskárny TM-m30II do feritového jádra.
-
Jednou omotejte kabel kolem feritového jádra.
-
Se cvaknutím zavřete feritové jádro.
-
Připojte napájecí kabel k elektrické zásuvce.
Při připojování k tiskárně TM-T88VII (pro zařízení DM-D70 dodávané s feritovým jádrem)

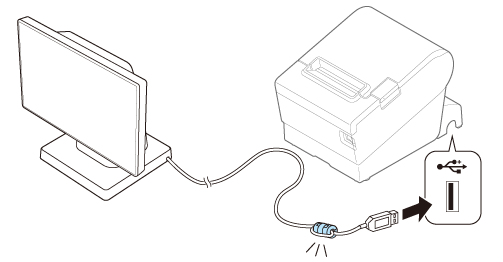

Pokud je vaše zařízení DM-D70 dodáno s feritovým jádrem a chcete zařízení DM-D70 připojit k tiskárně TM-T88VII, nasaďte feritové jádro na kabel USB zařízení DM-D70.
Přibližte feritové jádro co nejblíže k tiskárně TM-T88VII.
-
Vložte kabel USB produktu do feritového jádra.
-
Jednou omotejte kabel kolem feritového jádra.
-
Se cvaknutím zavřete feritové jádro.
