Připevnění EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Při montáži volitelné sady EXTENSION POLE UNIT FOR DM-D70 (DP-70) postupujte dle kroků níže.

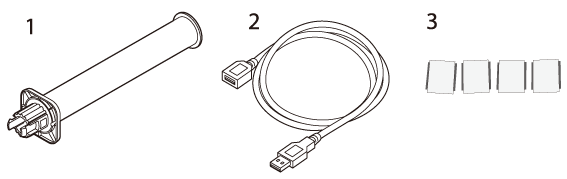

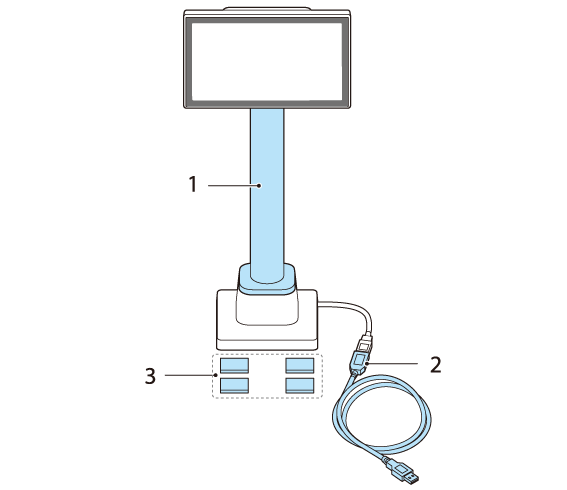

Obsah balení displeje DP-70

1. Prodlužovací tyč

2. Prodlužovací kabel USB

3. Nálepky k upevnění produktu

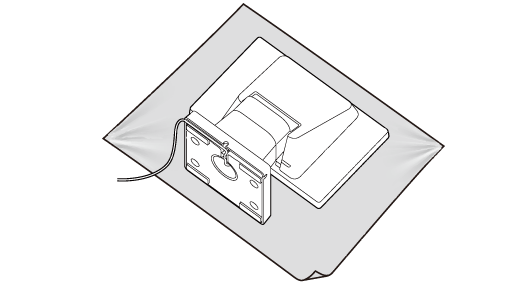

1. Položte produkt stranou s obrazovkou dolů na měkký hadřík nebo podobnou podložku.

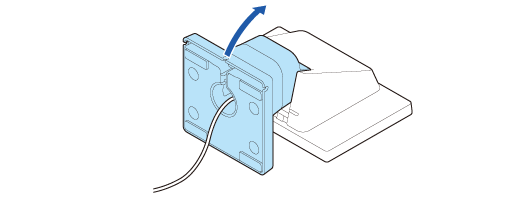

2. Zdvihněte stojánek.

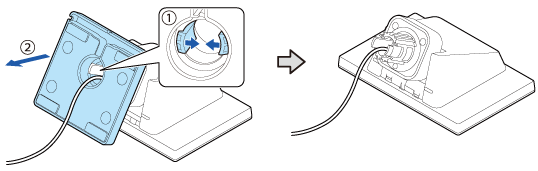

3. Stiskněte úchytky směrem dovnitř a vytáhněte stojánek.

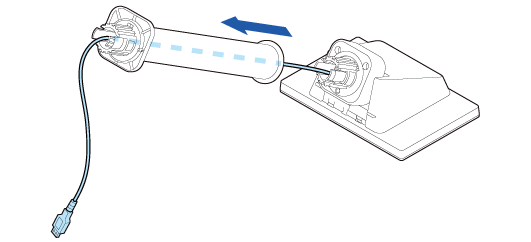

4. Protáhněte kabel USB skrze prodlužovací tyč.

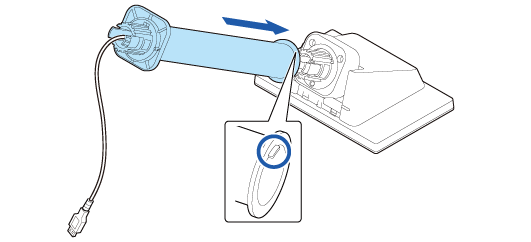

5. Připevněte prodlužovací tyč k displeji. Úchytku na tyči vložte do žlábku na displeji.

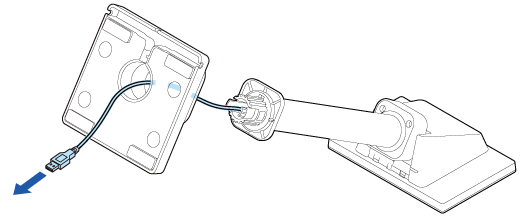

6. Protáhněte kabel USB skrze stojánek.

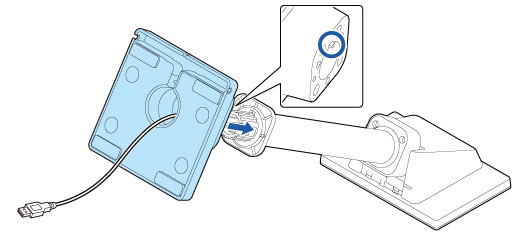

7. Připevněte stojánek k prodlužovací tyči. Úchytku na stojánku vložte do žlábku na tyči.

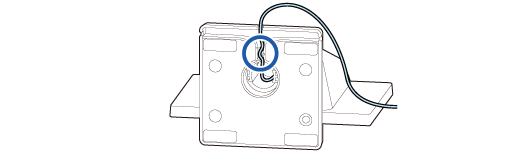

8. Kabel USB zajistěte tím, že jej upevníte do žlábku, a poté jej protáhněte tak, aby procházel skrze jednu ze tří drážek.

Nezapomeňte kabel pevně uchytit ve žlábku, aby byl bezpečně uchycen.

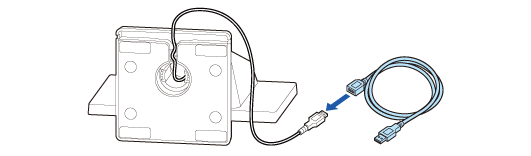

9. Dle potřeby připojte prodlužovací kabel USB.

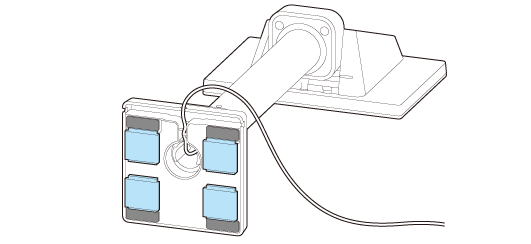

10. Připevněte čtyři nálepky na spodní stranu stojánku.

Nálepky použijte k zajištění produktu ke stolu atp., čímž zabráníte jeho převrácení či pádu.
