Připevnění CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Při montáži volitelné sady CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) postupujte dle kroků níže.

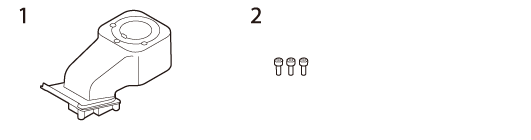

Obsah balení displeje DP-71

1. Kolenový stojan

2. Tři šrouby

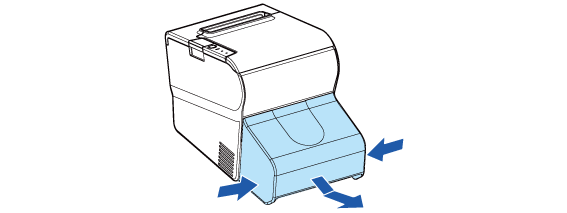

1. Odejměte kryt konektorů tiskárny TM-T88VI-DT2.

Stisknutím obou spodních stran krytu směrem dovnitř uvolněte háčky, poté sejměte kryt.

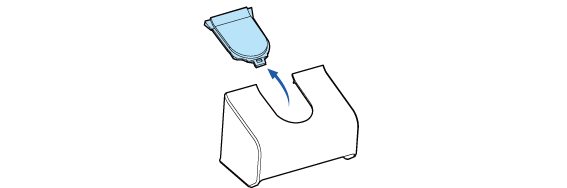

2. Odejměte část ve tvaru U z krytu konektorů.



3. Položte produkt stranou s obrazovkou dolů na měkký hadřík nebo podobnou podložku.



4. Zdvihněte stojánek.



5. Stiskněte úchytky směrem dovnitř a vytáhněte stojánek.

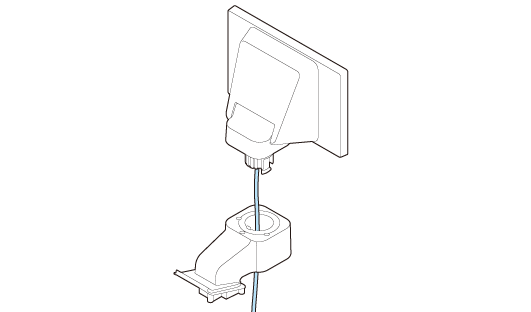

6. Protáhněte kabel USB skrze kolenový stojan.

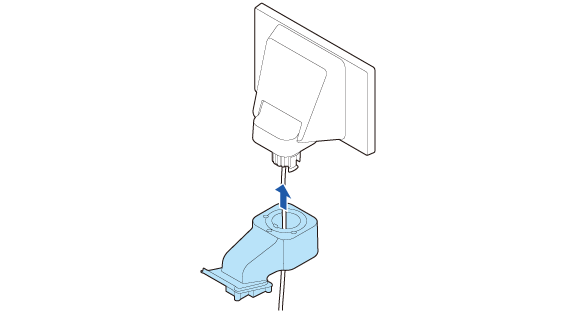

7. Připevněte kolenový stojan k displeji dle obrázku níže.

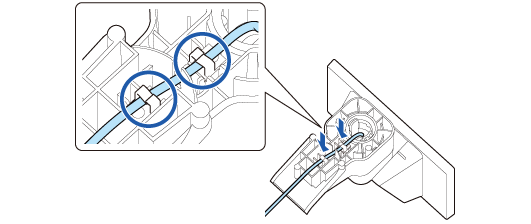

8. Připevněte kabel USB ke kolenovému stojanu.



9. Položte tiskárnu TM-T88VI-DT2 na bok.

10. Protáhněte kabel USB skrze tiskárnu TM-T88VI-DT2.

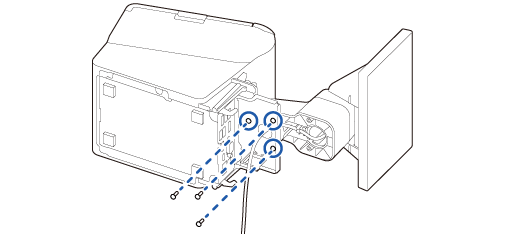

11. Upevněte displej a kolenový stojan pomocí tří šroubů.



12. Připojte kabel USB ke konektoru na tiskárně TM-T88VI-DT2.

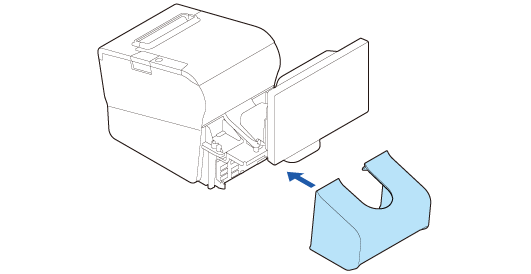

13. Připevněte kryt konektorů.
