Acoplar la EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Siga el procedimiento que se describe a continuación para acoplar el kit opcional EXTENSION POLE UNIT FOR DM-D70 (DP-70).

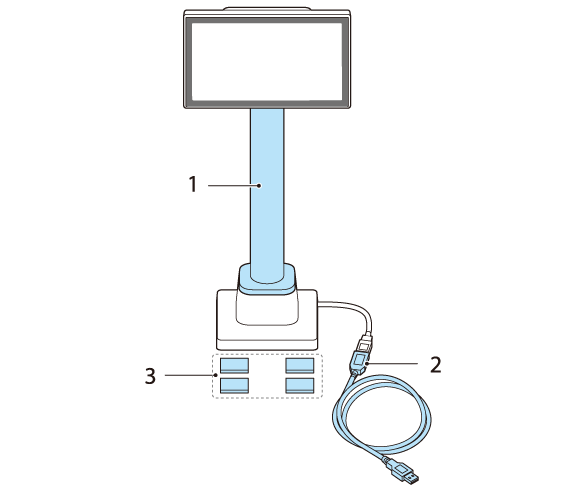

Contenido del paquete DP-70

1. Poste de extensión

2. Alargador USB

3. Pegatinas para fijar el producto

1. Coloque la pantalla del producto boca abajo sobre un paño suave o similar.



2. Levante la base.



3. Empuje las lengüetas hacia adentro y saque la base.

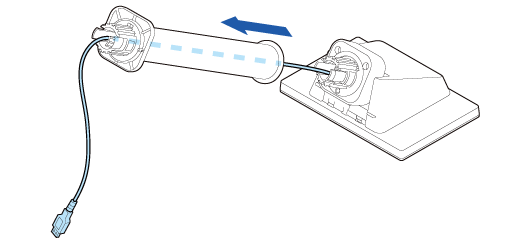

4. Guíe el cable USB a través del poste de extensión.

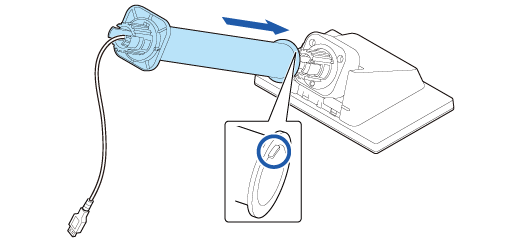

5. Acople el poste de extensión en la pantalla. Inserte la lengüeta del poste en la ranura de la pantalla.



6. Guíe el cable USB a través de la base.

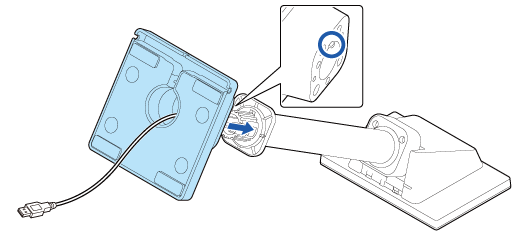

7. Acople la base al poste de extensión. Inserte la lengüeta de la base en la ranura del poste.

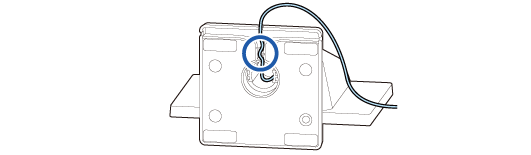

8. Asegure el cable USB encajándolo en la ranura, y luego guíe el cable para que pase por una de las tres muescas.

Asegúrese de encajar el cable en la ranura para asegurarlo correctamente.

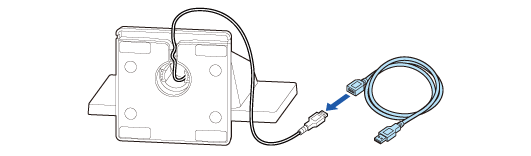

9. Conecte el alargador USB si fuera necesario.

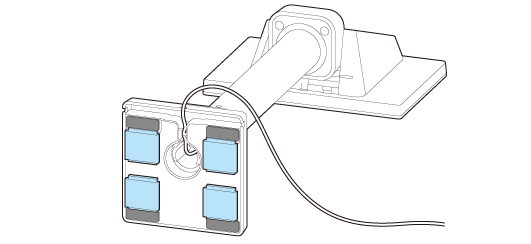

10. Pegue las cuatro pegatinas en la parte inferior de la base.

Utilice las pegatinas para fijar el producto a una mesa, escritorio, etc., con el fin de evitar que el producto se caiga.
