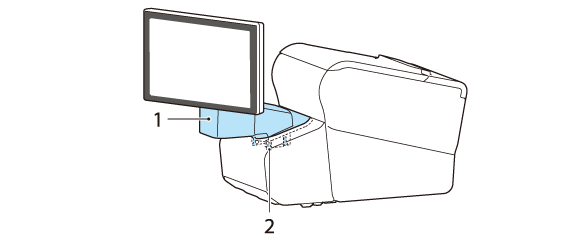

Acoplar la CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Siga el procedimiento que se describe a continuación para acoplar el kit opcional CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71).

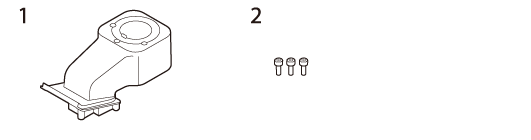

Contenido del paquete DP-71

1. Poste de giro

2. Tres tornillos

1. Retire la tapa de conectores de la TM-T88VI-DT2.

Empuje ambos lados inferiores de la cubierta hacia adentro para desenganchar los enganches, y retire la cubierta.

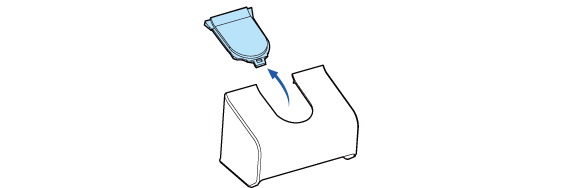

2. Retire la pieza en forma de U de la cubierta del conector.



3. Coloque la pantalla del producto boca abajo sobre un paño suave o similar.



4. Levante la base.



5. Empuje las lengüetas hacia adentro y saque la base.

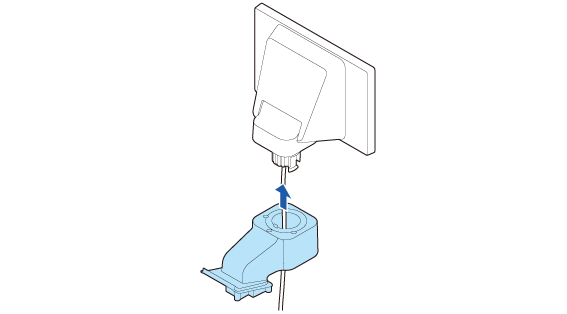

6. Guíe el cable USB a través del poste de giro.



7. Acople el poste de giro en la pantalla como se muestra a continuación.

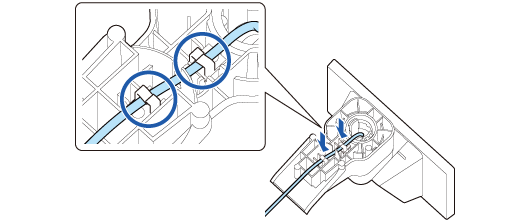

8. Asegure el cable USB en el poste de giro.



9. Ponga la TM-T88VI-DT2 de lado.

10. Guíe el cable USB a través de la TM-T88VI-DT2.

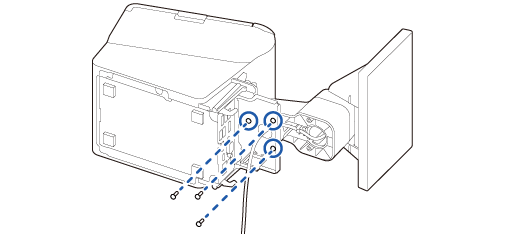

11. Asegure la pantalla y el poste de giro con los tres tornillos.



12. Conecte el cable USB al conector de la TM-T88VI-DT2.

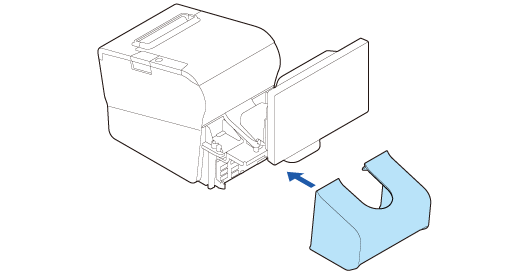

13. Acople la tapa del conector.
