De EXTENSION POLE UNIT FOR DM-D70 (DP-70) monteren

Volg de onderstaande procedure om de optionele kit, EXTENSION POLE UNIT FOR DM-D70 (DP-70), te monteren.

Inhoud van de verpakking van de DP-70

1. Verlengstang

2. USB-verlengkabel

3. Kleefkussens om het product vast te zetten

1. Leg het product met het scherm naar beneden op een zachte doek of ander dergelijk voorwerp.



2. Til de voet op.



3. Duw de lipjes naar binnen en trek de voet naar buiten.



4. Leid de USB-kabel door de verlengstang.



5. Bevestig de verlengstang aan het scherm. Steek het lipje op de stang in de gleuf op het scherm.



6. Leid de USB-kabel door de voet.



7. Bevestig de voet aan de verlengstang. Steek het lipje van de voet in de gleuf van de stang.

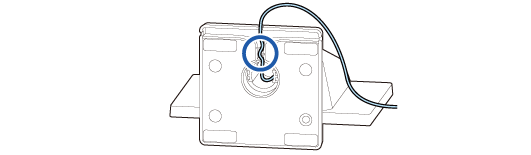

8. Zet de USB-kabel vast door deze in de gleuf te plaatsen, en leid daarna de kabel door één van de drie inkepingen.

Zorg ervoor dat de kabel goed in de gleuf is vastgezet.

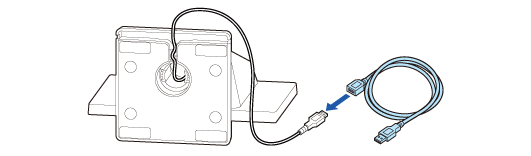

9. Sluit de USB-verlengkabel aan, indien nodig.



10. Bevestig de vier kleefkussens op de onderkant van de voet.

Gebruik de kleefkussens om het product op een tafel, bureau e.d. vast te zetten om te voorkomen dat het omvalt.
