De CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) monteren

Volg de onderstaande procedure om de optionele kit, CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71), te monteren.

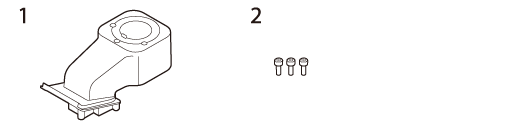

Inhoud van de verpakking van de DP-71

1. Dwarsstang

2. Drie schroeven

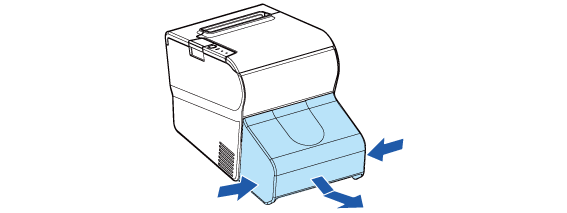

1. Verwijder de aansluitingenkap van de TM-T88VI-DT2.

Druk de kap aan de onderkant aan beide kanten naar binnen om de haken te ontgrendelen, en verwijder de kap.

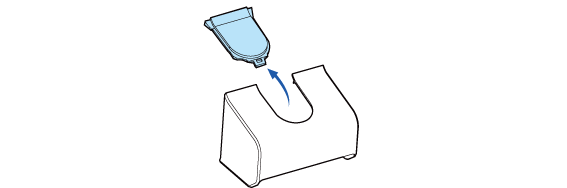

2. Verwijder het U-vormige deel van de aansluitingenkap.



3. Leg het product met het scherm naar beneden op een zachte doek of ander dergelijk voorwerp.



4. Til de voet op.



5. Duw de lipjes naar binnen en trek de voet naar buiten.



6. Leid de USB-kabel door de dwarsstang.

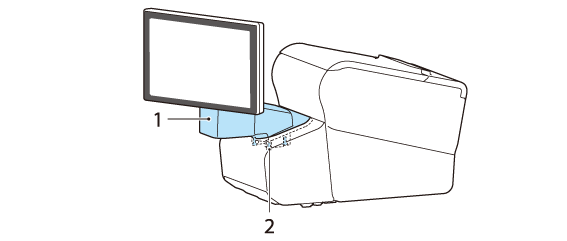

7. Bevestig de dwarsstang op het scherm zoals hieronder wordt getoond.



8. Zet de USB-kabel op de dwarsstang vast.



9. Leg de TM-T88VI-DT2 op zijn zijkant.

10. Leid de USB-kabel door de TM-T88VI-DT2.

11. Zet het scherm en de dwarsstang met de drie schroeven vast.



12. Sluit de USB-kabel op de aansluiting op de TM-T88VI-DT2 aan.

13. Bevestig de aansluitingenkap.
