В начало > Установка > Подключение к принтеру

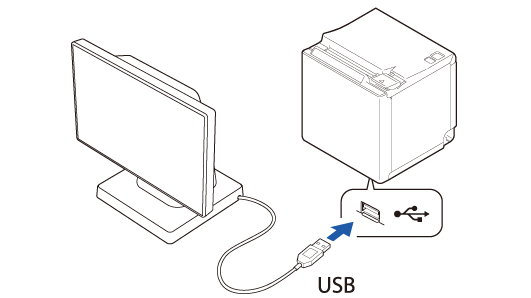

Подключение к принтеру
Подключите кабель USB дисплея покупателя к разъему USB принтера.
Чтобы посмотреть список принтеров, которые можно подключать к этому дисплею покупателя, перейдите по следующему URL.
https://support.epson.net/publist/bsredirect.php?code=M001607
ВНИМАНИЕ!-
Перед подключением данного изделия обязательно выключите принтер.
-
Изделие нельзя подключать к разъему USB-A на TM-m30II-H или других принтерах, предназначенному для зарядки устройств (iPad 2,1 A).
-
Если необходимо увеличить длину кабеля USB, используйте опциональный удлинительный кабель USB (OT-UL30).
-
В опциональный комплект EXTENSION POLE UNIT FOR DM-D70 (DP-70) входит удлинительный кабель USB.
-
Данное изделие можно установить на TM-m30II-S в качестве заднего дисплея. Подробнее см. в руководстве по эксплуатации TM-m30II-S.
https://support.epson.net/publist/bsredirect.php?code=m001306

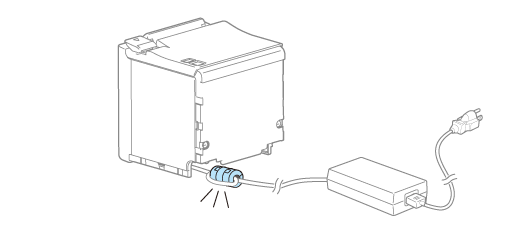

Подключение к TM-m30II (для DM-D70 с ферритовым сердечником)
Если в комплект поставки DM-D70 входит ферритовый сердечник и требуется подключить DM-D70 к TM-m30II, установите ферритовый сердечник на кабель постоянного тока TM-m30II.
Ферритовый сердечник должен располагаться максимально близко к TM-m30II.
-
Выключите принтер TM-m30II.
-

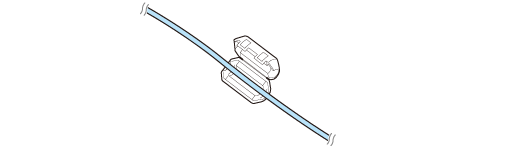

Вставьте кабель постоянного тока TM-m30II в ферритовый сердечник.
-

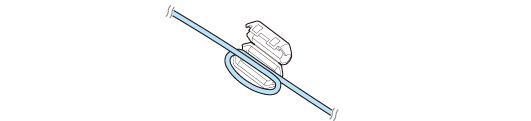

Сделайте петлю из кабеля вокруг ферритового сердечника.
-

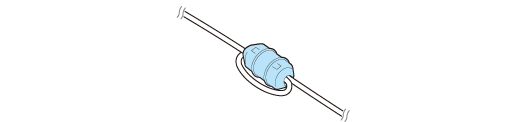

Закройте ферритовый сердечник до щелчка.
-
Вставьте кабель переменного тока в розетку.

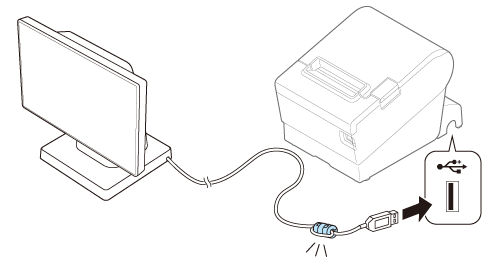

Подключение к TM-T88VII (для DM-D70 с ферритовым сердечником)
Если в комплект поставки DM-D70 входит ферритовый сердечник и требуется подключить DM-D70 к TM-T88VII, установите ферритовый сердечник на кабель USB DM-D70.
Ферритовый сердечник должен располагаться максимально близко к TM-T88VII.
-
Вставьте кабель USB изделия в ферритовый сердечник.
-
Сделайте петлю из кабеля вокруг ферритового сердечника.
-
Закройте ферритовый сердечник до щелчка.
