Присоединение EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Для присоединения опционального комплекта EXTENSION POLE UNIT FOR DM-D70 (DP-70) выполните следующие действия.

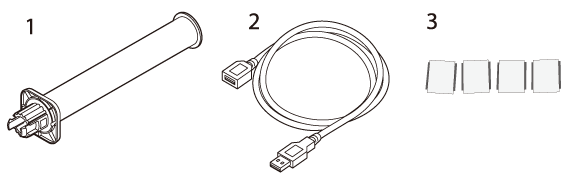

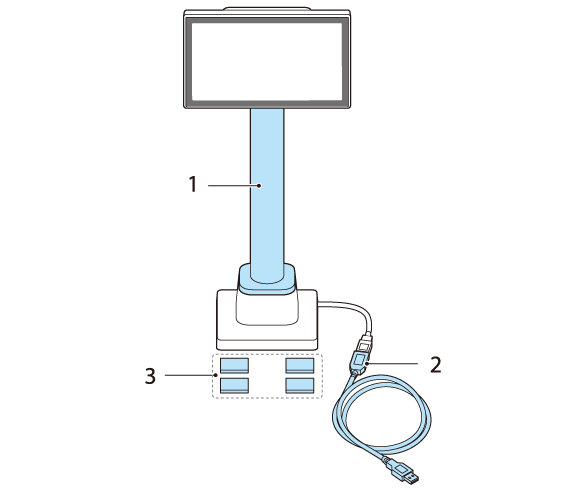

Содержимое упаковки DP-70

1. Удлинительная стойка

2. Удлинительный кабель USB

3. Полоски двустороннего скотча для фиксации изделия

1. Положите дисплей экраном вниз на мягкую ткань или подобный материал.



2. Поднимите подставку.



3. Сожмите выступы и вытяните подставку.

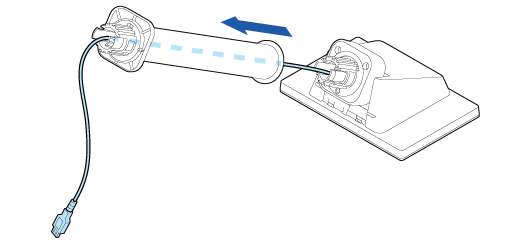

4. Пропустите кабель USB через удлинительную стойку.

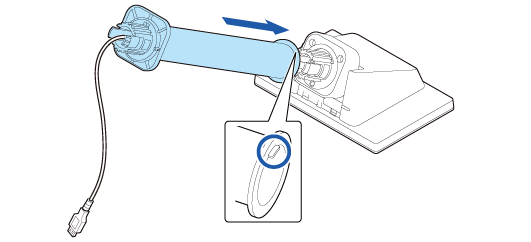

5. Прикрепите удлинительную стойку к дисплею. Вставьте выступ на стойке в паз дисплея.

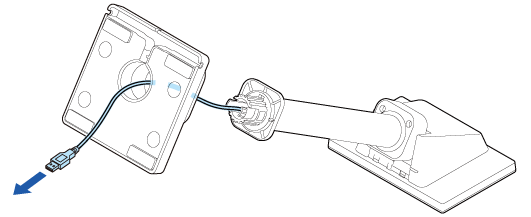

6. Пропустите кабель USB через подставку.

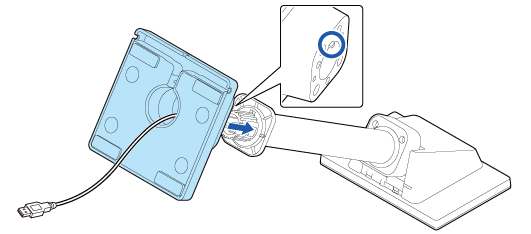

7. Прикрепите подставку к удлинительной стойке. Вставьте выступ на подставке в паз стойки.

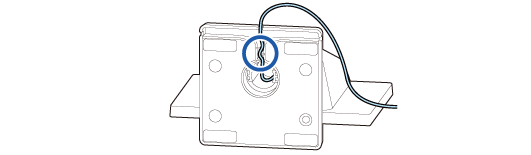

8. Зафиксируйте кабель USB, вставив его в паз, затем проложите кабель так, чтобы он проходил через одну из трех выемок.

Обязательно уложите кабель в паз, чтобы зафиксировать его должным образом.

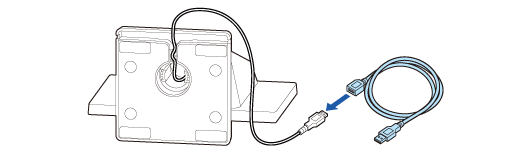

9. При необходимости подсоедините удлинительный кабель USB.

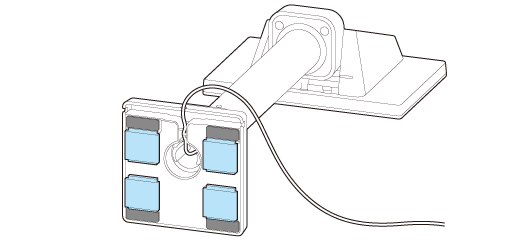

10. Прикрепите четыре полоски двустороннего скотча к нижней части подставки.

Чтобы не допустить падения изделия, закрепите его с помощью двустороннего скотча на столе и пр.
