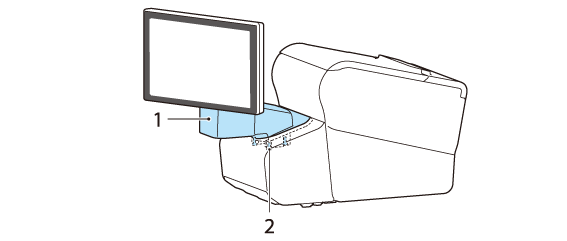

Присоединение CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Для присоединения опционального комплекта CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) выполните следующие действия.

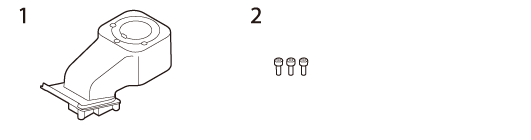

Содержимое упаковки DP-71

1. Г-образная стойка

2. Три винта

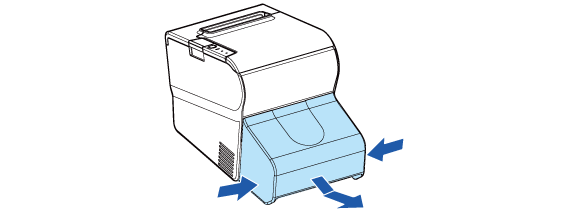

1. Снимите крышку разъемов TM-T88VI-DT2.

Нажмите на нижнюю часть крышки с обеих сторон по направлению вовнутрь, чтобы отсоединить защелки, и снимите крышку.

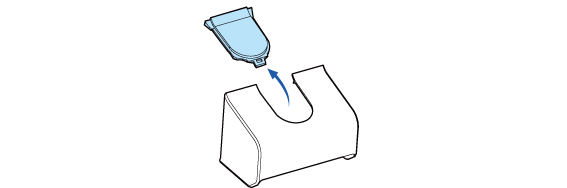

2. Снимите U-образную деталь с крышки разъемов.

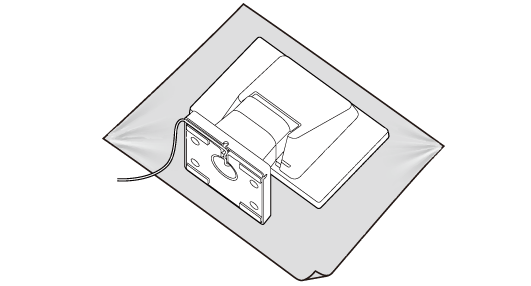

3. Положите дисплей экраном вниз на мягкую ткань или подобный материал.

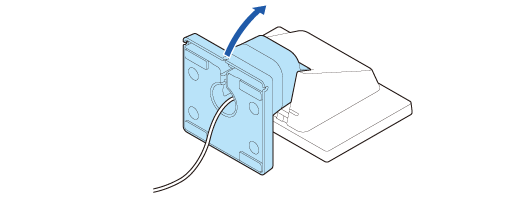

4. Поднимите подставку.

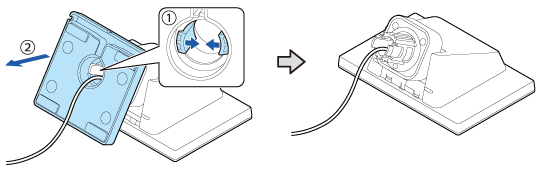

5. Сожмите выступы и вытяните подставку.

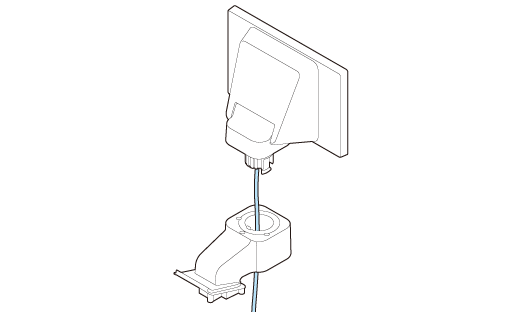

6. Пропустите кабель USB через Г-образную стойку.

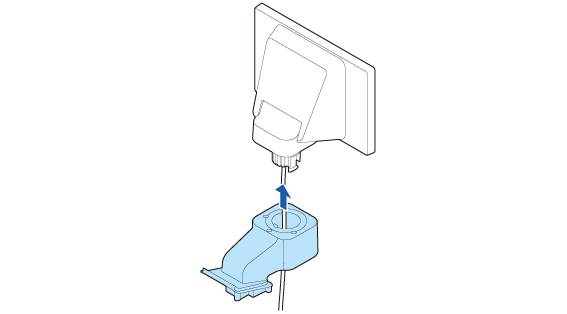

7. Прикрепите Г-образную стойку к дисплею, как показано ниже.

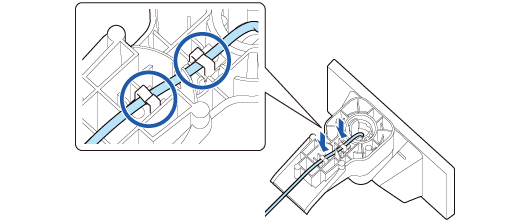

8. Закрепите кабель USB в Г-образной стойке.



9. Положите TM-T88VI-DT2 набок.

10. Пропустите кабель USB через TM-T88VI-DT2.

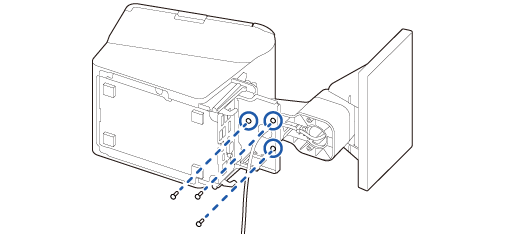

11. Скрепите дисплей и Г-образную стойку тремя винтами.



12. Подключите кабель USB к разъему на TM-T88VI-DT2.

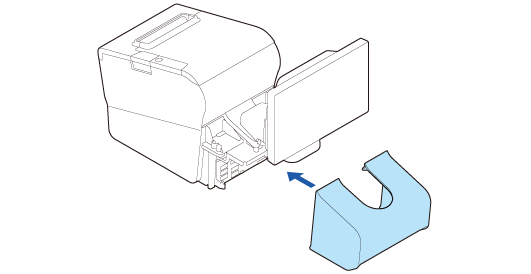

13. Установите крышку разъемов.
