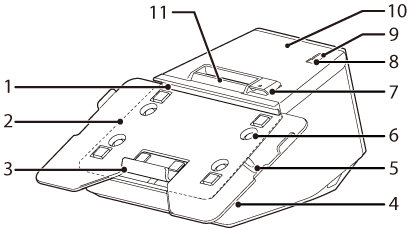

1

Górny uchwyt tabletu

Przytrzymuje górną część tabletu.

2

Stół na tablet (standardowy)

Na tym stole należy umieścić tablet.

3

Dolny uchwyt tabletu

Przytrzymuje dolną część tabletu.

4

Otwór zabezpieczający

Umożliwia zamocowanie narzędzia zapobiegającego kradzieżom — na przykład linki. Ten otwór znajduje się po obu stronach drukarki.

5

Dźwignia blokady

Tę dźwignię należy przesunąć, aby zamocować tablet.

6

Śruba

Śruby służą do mocowania stołu na tablet.

7

Dźwignia otwarcia pokrywy

Używaj tej dźwigni w celu otwarcia pokrywy papieru.

8

Przycisk podawania papieru

Naciśnij ten przycisk jednokrotnie, aby podać papier dla jednej linii. Przytrzymaj ten przycisk, aby kontynuować podawanie papieru.

9

Przełącznik zasilania

Ten przełącznik służy do włączania lub wyłączania drukarki.

10

Pokrywa rolki papieru

Otwórz tę pokrywę w przypadku zakładania lub wyjmowania rolki papieru.

11

Kontrolka LED panelu

Kontrolka LED zasilania: Zapala się, gdy drukarka jest włączona.

Kontrolka LED błędów:
Świeci: Wskazuje, że drukowanie jest chwilowo niedostępne, gdy wystąpił błąd, np. brak papieru lub pokrywa papieru jest otwarta.
Migająca kontrolka: Wskazuje błąd, np. awarię zasilania. Aby usunąć błąd tego typu, należy wyłączyć drukarkę i włączyć ją ponownie.

Kontrolka LED papieru: Świecąca się kontrolka wskazuje brak papieru.

Kontrolka LED Wi-Fi:
Świeci: Sygnalizuje, że drukarka jest podłączona do sieci Wi-Fi.
Migająca kontrolka: Oznacza, że komunikacja jest tymczasowo niemożliwa z powodu niepozyskania adresu IP lub z innej przyczyny.
Wyłączona: Sygnalizuje, że drukarka nie jest podłączona do sieci Wi-Fi. Ta kontrolka LED pozostaje także wyłączona, w sytuacji gdy drukarka jest podłączona do przewodowej sieci LAN.

Kontrolka LED Ethernet:
Świeci: Sygnalizuje, że drukarka jest podłączona do sieci Ethernet.
Migająca kontrolka: Oznacza, że komunikacja jest tymczasowo niemożliwa z powodu niepozyskania adresu IP lub z innej przyczyny.
Wyłączona: Sygnalizuje, że drukarka nie jest podłączona do sieci Ethernet. Ta kontrolka LED pozostaje także wyłączona, w sytuacji gdy drukarka jest podłączona do sieci Wi-Fi.

Kontrolka LED Bluetooth:
Świeci: Sygnalizuje, że drukarka jest połączona za pośrednictwem interfejsu Bluetooth.
Migająca kontrolka: Sygnalizuje, że drukarka oczekuje na sparowanie z innym urządzeniem.
Wyłączona: Sygnalizuje, że drukarka nie jest połączona za pośrednictwem interfejsu Bluetooth.
