Mocowanie tabletu przedniego

Aby zamocować tablet przedni do drukarki, należy wykonać poniższą procedurę.

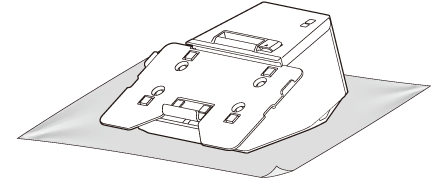

1. Umieść drukarkę na miękkiej tkaninie lub materiale amortyzującym.



2. Przesuń dźwignię blokady, aby wysunąć dolny uchwyt tabletu.

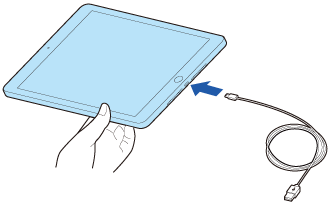

3. Podłącz przewód do tabletu przedniego.



4. Ustaw tablet tak, aby jego górna krawędź stykała się z górnym uchwytem tabletu.



5. Przesuń dolny uchwyt tabletu w górę, tak aby tablet znalazł się między dwoma uchwytami, a następnie przesuń dźwignię blokady, aby zamocować tablet.


PRZESTROGA:

Jeśli tablet wystaje poza stół na tablet, należy wymienić stół na większy.

Wymiana stołu na tablet

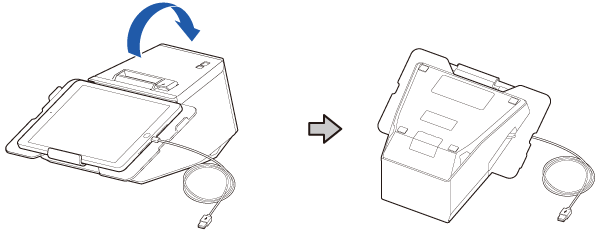

6. Obróć drukarkę.



7. Zdejmij osłonę spodu.



8. Zdejmij osłony boczne.

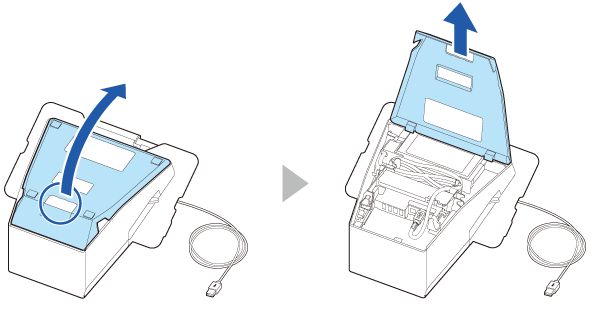

9. Zdejmij osłonę tylną.

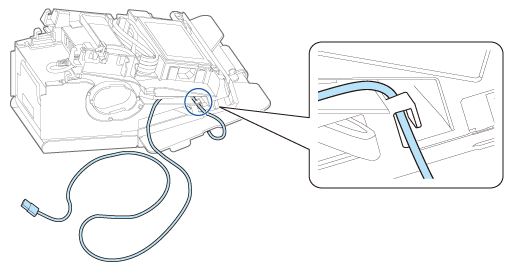

10. Poprowadź przewód przez zaczep z boku.

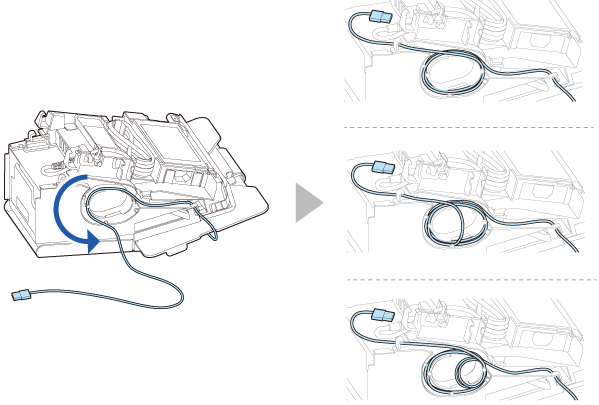

11. Zwiń przewód z boku w sposób przedstawiony poniżej, aby wyregulować jego długość.

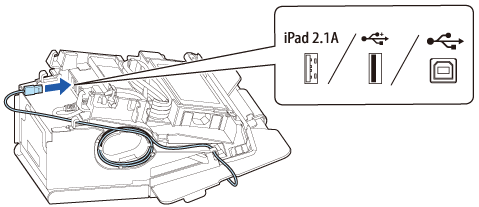

12. Podłącz przewód do odpowiedniego złącza USB.


Uwaga:

Jeśli tabletu nie można podłączyć do złącza drukarki, wówczas przewód należy przeprowadzić przez wycięcie w drukarce.
