Montar o tablet frontal

Siga o procedimento abaixo para montar o tablet frontal na impressora.

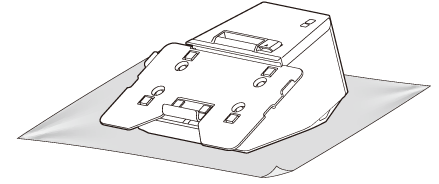

1. Coloque a impressora sobre um pano macio ou um material acolchoado.



2. Utilize a alavanca de bloqueio para prolongar o suporte inferior para tablet.

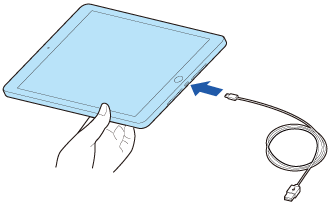

3. Ligue o cabo ao tablet frontal.



4. Coloque o tablet de forma a que respectiva extremidade superior entre em contacto com o suporte superior para tablet.



5. Mova o suporte inferior para tablet para cima para encaixar o tablet entre os dois suportes e, em seguida, utilize a alavanca de bloqueio para prender o tablet.


ADVERTÊNCIA:

Se o tablet se soltar da respectiva mesa, substitua a mesa para tablet pela mesa grande.

Substituir a mesa para tablet

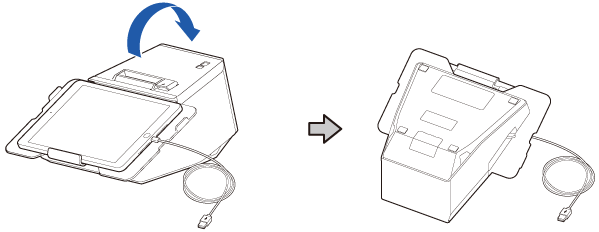

6. Vire a impressora ao contrário.

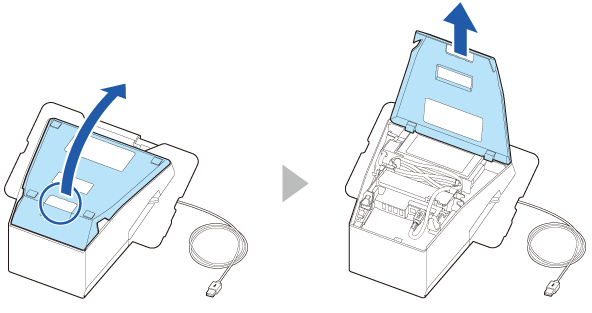

7. Remova a tampa inferior.



8. Remova as tampas laterais.



9. Remova a tampa posterior.

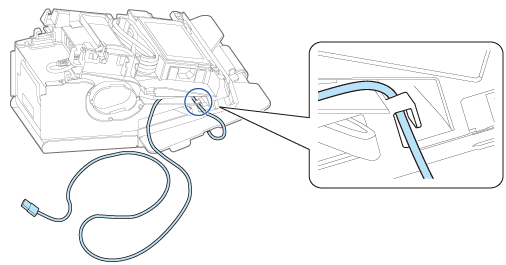

10. Passe o cabo através do gancho lateral.

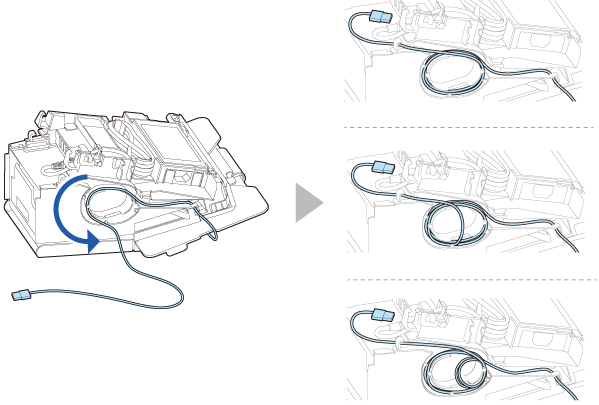

11. Enrole o cabo na parte lateral conforme mostrado abaixo para ajustar o comprimento do cabo.

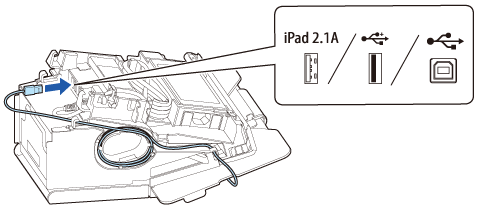

12. Ligue o cabo ao conector USB adequado.


Nota:

Se o seu tablet não permitir uma ligação ao conector da impressora, puxe o respectivo cabo para fora através do recorte da impressora.
