Sus > Denumirea componentelor > Conectori

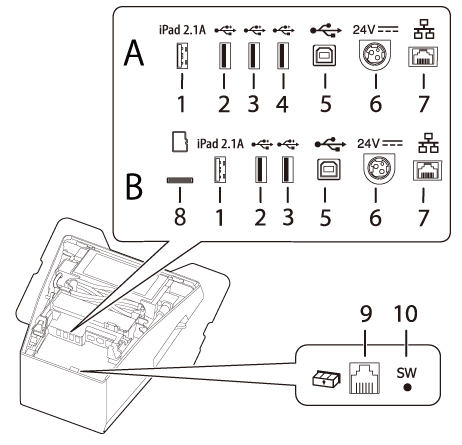

Conectori

A: Modele de imprimantă fără fantă de card microSD

B: Modele de imprimantă cu fantă de card microSD

1

Conector USB (USB-A – Încărcarea dispozitivului)

Culoarea conectorului USB: alb

Conectează un cablu USB al unei tablete. Permite comunicarea cu tableta în timpul încărcării tabletei.

Tableta conectată nu este alimentată cu energie electrică dacă imprimanta este oprită.

2,3,4

Conector USB (tip A)

Culoarea conectorului USB: negru

Conectează un cablu USB al unui dispozitiv periferic, cum ar fi o unitate LAN fără fir, un afișaj pentru client sau un scaner portabil.

Dispozitivul conectat nu este alimentat cu energie electrică dacă imprimanta este oprită.

5

Conector USB (tip B)

Conectează cablul USB destinat conectării computerelor.

6

Conector sursă de alimentare

Permite conectarea cablului de c.c. la adaptorul de c.a.

7

Conector Ethernet

Permite conectarea cablului LAN 10BASE-T/100BASE-TX.

8

Fantă de card microSD

Pentru un scop special, nu se poate utiliza în scopuri cotidiene. Pentru mai multe detalii, contactați personalul de service calificat.

9

Conector mecanism deschidere sertar

Permite conectarea cablului modular al sertarului de numerar.

10

Butonul Foaie de stare

Utilizați acest buton pentru a tipări o foaie cu privire la starea interfețelor sau pentru a inițializa setările interfețelor.
Pentru instrucțiuni referitoare la modalitatea de utilizare a butonului Foaie de stare, consultați Technical Reference Guide.

Notă:

Despre conectorul USB (USB-A - Încărcarea dispozitivului, conectorul USB alb)

  • Utilizați un cablu USB original pentru tableta, telefonul inteligent sau dispozitivul dumneavoastră USB.

  • În funcție de funcția de încărcare a dispozitivului dumneavoastră, este posibil să nu puteți încărca dispozitivul prin intermediul imprimantei.

  • Pentru a stabili o valoare optimă a energiei pentru încărcarea dispozitivului conectat, este posibil să dureze câteva secunde înainte ca încărcarea să pornească. Este posibil ca încărcarea să se oprească temporar imediat după ce dispozitivul este conectat.

  • Dacă se conectează un dispozitiv care necesită curent care depășește curentul nominal al conectorului USB (USB-A - Încărcarea dispozitivului), încărcarea se oprește.

  • În funcție de setări sau de condițiile de utilizare a dispozitivului, este posibil ca acesta să nu se încarce complet. Pentru a încărca complet dispozitivul, reduceți nivelul de iluminare a ecranului acestuia sau luați alte măsuri asemănătoare pentru a reduce consumul de energie.

  • Seiko Epson Corporation nu își asumă nicio responsabilitate pentru prejudiciile de ordin economic sau pentru problemele care apar ca urmare a neîncărcării dispozitivului conectat din cauza unei defecțiuni sau a unei funcționări necorespunzătoare a produsului.

  • Atunci când o tabletă este conectată la conectorul USB-A – Încărcarea dispozitivului, funcția Bluetooth a imprimantei este dezactivată. Pentru a încărca dispozitivul menținându-l conectat prin Bluetooth, schimbați setarea privind Interface selection (Selecția interfeței) la „Bluetooth only” (Doar Bluetooth). Pentru mai multe detalii, consultați Technical Reference Guide. Totuși, dacă procedați astfel, curentul de alimentare maxim este limitat la 0,5 A și este posibil ca acesta să nu fie suficient pentru încărcarea anumitor tipuri de tablete. Vă rugăm să utilizați tableta după ce ați testat-o și ați evaluat-o în mod corespunzător.

  • Atunci când conectați un dispozitiv cu Android la conectorul USB-A –Încărcarea dispozitivului pentru comunicarea de date, asigurați-vă că dispozitivul îndeplinește următoarele cerințe.
    Cerințe: Versiunea de OS Android este 10 sau ulterioară, cu o versiune a nucleului 4.9.15 sau ulterioară
    Cu toate acestea, Epson nu garantează operarea normală a tuturor dispozitivelor cu Android, chiar dacă acestea îndeplinesc cerințele. Efectuați câteva teste înainte de a utiliza efectiv dispozitivul.

  • În cazul în care imprimanta este conectată la o rețea cu fir, o tabletă iOS conectată la imprimantă prin intermediul conectorului USB poate accesa rețeaua cu ajutorul cablului Lightning la USB. Pentru mai multe detalii, consultați secțiunea „Network Tethering” (Conexiunea la rețea prin modem) din Technical Reference Guide.
