Montarea tabletei frontale

Urmați procedura de mai jos pentru a monta tableta frontală la imprimantă.

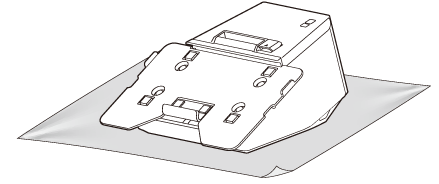

1. Poziționați imprimanta pe o cârpă moale sau pe un material de amortizare.



2. Acționați maneta de blocare pentru a extinde suportul inferior pentru tabletă.



3. Conectați cablul la tableta frontală.



4. Poziționați tableta astfel încât marginea sa superioară să intre în contact cu suportul superior pentru tabletă.



5. Deplasați suportul inferior pentru tabletă în sus pentru a așeza tableta între cele două suporturi, apoi acționați maneta de blocare pentru a fixa tableta.


ATENȚIE:

Dacă tableta iese în afara mesei pentru tabletă, înlocuiți masa pentru tabletă cu masa mai mare.

Înlocuirea mesei pentru tabletă

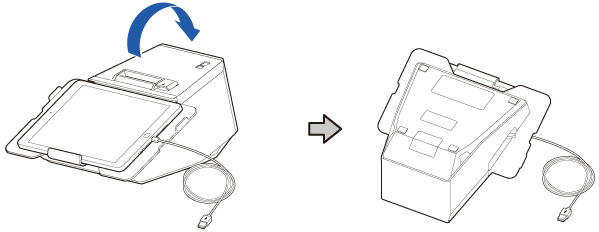

6. Întoarceți imprimanta.



7. Scoateți capacul inferior.



8. Scoateți capacele laterale.



9. Scoateți capacul din spate.

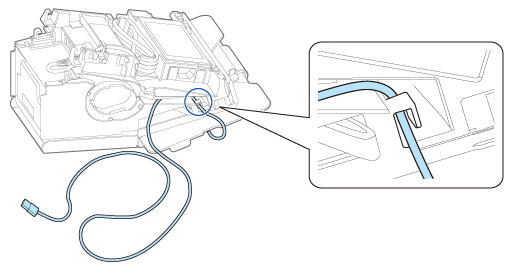

10. Treceți cablul prin cârligul lateral.

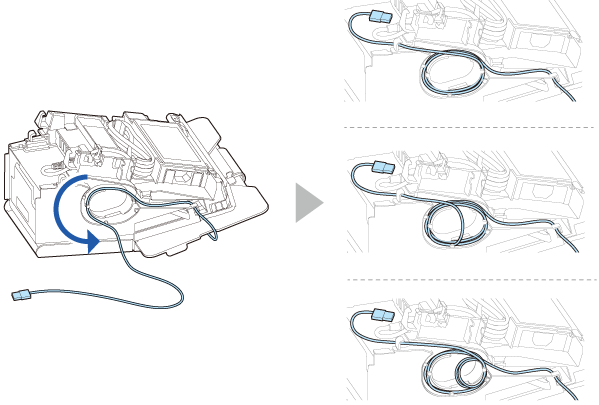

11. Rulați cablul lateral astfel cum se arată mai jos pentru a regla lungimea cablului.

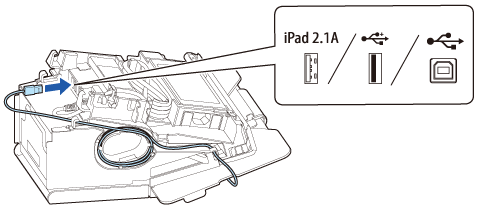

12. Conectați cablul la conectorul USB corespunzător.


Notă:

În cazul în care tableta dumneavoastră nu se poate conecta la conectorul imprimantei, scoateți cablul acesteia prin decupajul imprimantei.
