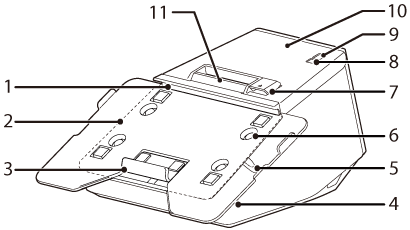

1

Zgornji nosilec za tablični računalnik

Zadrži zgornji del tabličnega računalnika na svojem mestu.

2

Plošča za tablični računalnik (standardna)

Na to ploščo namestite tablični računalnik.

3

Spodnji nosilec za tablični računalnik

Zadrži spodnji del tabličnega računalnika na svojem mestu.

4

Varnostna reža

Vanjo pritrdite orodje za zaščito pred krajo, na primer žico. Reža je na obeh straneh tiskalnika.

5

Vzvod za zaklepanje

Na ta vzvod pritisnite, da pritrdite tablični računalnik.

6

Vijak

Z vijaki je pritrjena plošča za tablični računalnik.

7

Vzvod za odpiranje pokrova

Na ta vzvod pritisnite, da odprete pokrov za zvitek papirja.

8

Gumb za podajanje

Pritisnite ta gumb, da pomaknete zvitek papirja naprej za eno vrstico. Gumb držite, če želite zvitek papirja pomikati še naprej.

9

Gumb za vklop/izklop

To stikalo vklopi ali izklopi tiskalnik.

10

Pokrov za zvitek papirja

Odprite ta pokrov, če želite namestiti ali zamenjati zvitek papirja.

11

Kazalnik LED plošče

Kazalnik LED napajanja: Sveti, ko je tiskalnik vklopljen.

Kazalnik LED za napake:
Sveti: To pomeni, da tiskanje začasno ni na voljo, ker je prišlo do napake, na primer, če zvitek papirja ni nameščen ali pa je odprt pokrov za zvitek papirja.
Če utripa: Pomeni napako, kot je okvara napajanja. Tiskalnik morate izklopiti in nato znova vklopiti, da bi odstranili napako te vrste.

Kazalnik LED za papir: Če sveti, to pomeni, da je zmanjkalo papirja.

Kazalnik LED za Wi-Fi:
Sveti: označuje, da ima tiskalnik vzpostavljeno povezavo z omrežjem Wi-Fi.
Če utripa: označuje, da je komunikacija začasno onemogočena, ker ni bil pridobljen naslov IP ali iz drugega razloga.
Ne sveti: označuje, da tiskalnik nima vzpostavljene povezave z omrežjem Wi-Fi. Ta kazalnik LED-indikator tako ne sveti, če ima tiskalnik vzpostavljeno povezavo z žičnim omrežjem LAN.

Kazalnik LED za ethernet:
Sveti: označuje, da ima tiskalnik vzpostavljeno povezavo z ethernetnim omrežjem.
Če utripa: označuje, da je komunikacija začasno onemogočena, ker ni bil pridobljen naslov IP ali iz drugega razloga.
Ne sveti: označuje, da tiskalnik nima vzpostavljene povezave z ethernetnim omrežjem. Ta kazalnik LED prav tako ne sveti, če ima tiskalnik vzpostavljeno povezavo z omrežjem Wi-Fi.

Kazalnik LED za Bluetooth :
Sveti: označuje, da ima tiskalnik vzpostavljeno povezavo prek povezave Bluetooth.
Če utripa: označuje, da tiskalnik čaka na seznanitev z drugo napravo.
Ne sveti: označuje, da tiskalnik nima vzpostavljene povezave prek povezave Bluetooth.
