Oben > Einrichtung > Papierbreite ändern
Papierbreite ändern
Sie können mit diesem Drucker Rollenpapier in drei Breiten verwenden.
Die Grundeinstellung ab Werk eignet sich für den Einsatz von 58 mm breitem Rollenpapier.
 |
 |
 |
|
Bringen Sie die 58-mm-Rollenpapierführung auf der rechten Seite an (Grundeinstellung) |
Keine Rollenpapierführung |
Bringen Sie die 58-mm-Rollenpapierführung auf der rechten Seite an Bringen Sie die 40-mm-Rollenpapierführung auf der linken Seite an |
VORSICHT:Sie können die Papierbreite nicht auf eine größere Papierbreite ändern, nachdem Sie den Drucker benutzt haben. Denn Teile des Druckkopfes, die nicht mit dem Papier in Berührung gekommen sind, können durch die Reibung an der Druckwalze beschädigt worden und der automatische Papierabschneider kann abgenutzt worden sein.

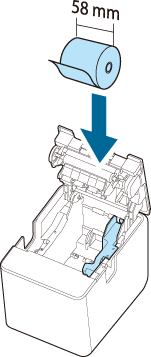

Rollenpapier mit 58 mm Breite verwenden
Bringen Sie nur die 58-mm-Rollenpapierführung an. Dies ist die Grundeinstellung ab Werk.

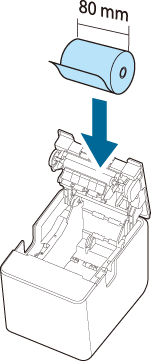

Rollenpapier mit 80 mm Breite verwenden
Entfernen Sie alle Rollenpapierführungen.
Gehen Sie wie folgt vor, um die 58-mm-Rollenpapierführung zu entfernen.
-
Legen Sie den Drucker auf die Seite.
-
Öffnen Sie die Rollenpapierabdeckung.
-

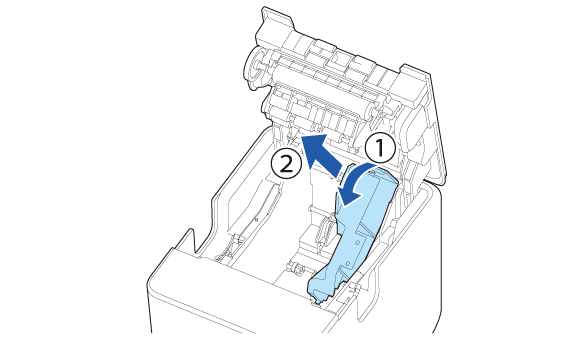

Entfernen Sie die Rollenpapierführung, indem Sie ihre Lasche nach oben und zu sich ziehen.
Hinweis:-
Wenn Sie den Drucker anschalten, ändert der Drucker automatisch die Papierbreiteneinstellung auf 80 mm. Es ist nicht nötig, die Einstellung mit dem TM-L100 Utility oder mit anderer Software zu ändern.
-
So bringen Sie die 58-mm-Rollenpapierführung an

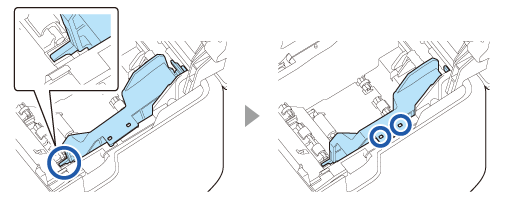

Halten Sie die Führung schräg und fügen Sie ihren Vorsprung in den Einschnitt im Drucker. Passen Sie anschließend die Führung in ihre Position ein.
Die Zapfen des Druckers passen in die Positionierungsöffnungen der Führung.

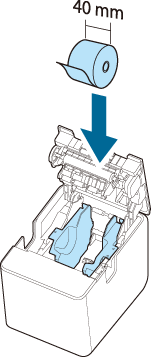

Rollenpapier mit 40 mm Breite verwenden
Bringen Sie sowohl die Rollenpapierführung für 40 mm wie auch die für 58 mm an.
Gehen Sie wie folgt vor, um die 40-mm-Rollenpapierführung anzubringen.
-
Legen Sie den Drucker auf die Seite.
-
Öffnen Sie die Rollenpapierabdeckung.
-

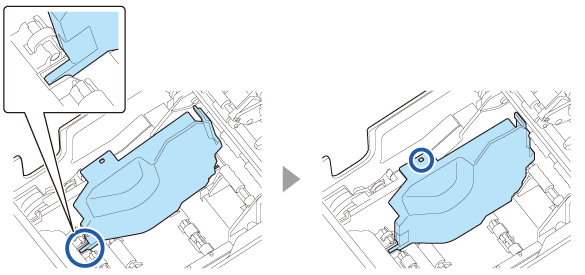

Halten Sie die Führung schräg und fügen Sie ihren Vorsprung in den Einschnitt im Drucker. Passen Sie anschließend die Führung in ihre Position ein.
-
Verwenden Sie das TM-L100 Utility, um die Papierbreiteneinstellung des Druckers auf 40 mm zu ändern.
Der Zapfen des Druckers passt in die Positionierungsöffnung der Führung.
Weitere Einzelheiten finden Sie im Technical Reference Guide TM-L100.
Hinweis:So entfernen Sie die 40-mm-Rollenpapierführung

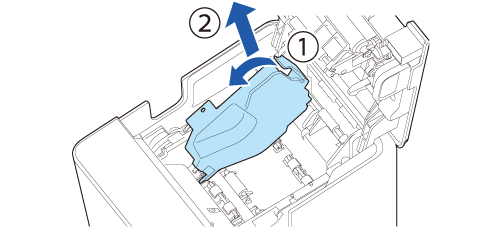

Entfernen Sie die Rollenpapierführung, indem Sie ihre Lasche nach oben und zu sich ziehen.
