Haut > Noms des pièces > Connecteurs
Connecteurs

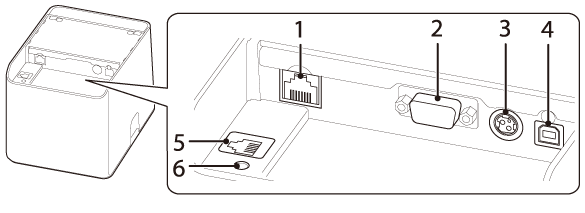

Les connecteurs embarqués varient en fonction du modèle de votre imprimante.
|
1 |
Connecteur Ethernet |
Se connecte au câble LAN 10BASE-T/100BASE-TX. |
|
2 |
Connecteur série |
Se connecte au câble série. |
|
3 |
Connecteur d’alimentation électrique |
Pour brancher le câble CC de l'adaptateur secteur. |
|
4 |
Connecteur USB Type B |
Se connecte au câble USB pour raccordement aux ordinateurs. |
|
5 |
Connecteur tiroir-caisse |
Se connecte au câble modulaire pour le tiroir-caisse. |
|
6 |
Bouton de feuille d’état |
Initialise les paramètres d’interface ou imprime une feuille d’état pour vérifier les paramètres. |
|

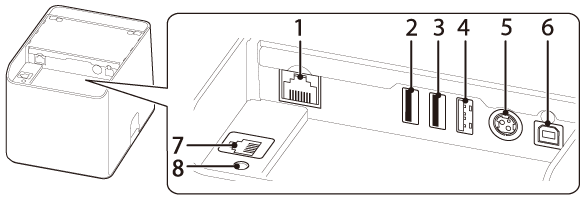

1 |
Connecteur Ethernet |
Se connecte au câble LAN 10BASE-T/100BASE-TX. |
|
2,3 |
Connecteur USB Type A Le connecteur USB est de couleur noire |
Pour connecter un appareil périphérique comme un écran client, un scanneur portatif ou une unité de réseau local sans fil. |
|
4 |
Connecteur USB (USB A, charge d’appareils) Le connecteur USB est de couleur blanche |
Se connecte à un câble USB pour raccordement à une tablette. Permet de communiquer des données avec une tablette tout en rechargeant cette dernière. |
|
5 |
Connecteur d’alimentation électrique |
Pour brancher le câble CC de l'adaptateur secteur. |
|
6 |
Connecteur USB Type B |
Se connecte au câble USB pour raccordement aux ordinateurs. |
|
7 |
Connecteur tiroir-caisse |
Se connecte au câble modulaire pour le tiroir-caisse. |
|
8 |
Bouton de feuille d’état |
Initialise les paramètres d’interface ou imprime une feuille d’état pour vérifier les paramètres. |
ATTENTION :Lorsqu’une tablette est raccordée au connecteur USB (USB A, charge d’appareils), la fonction Bluetooth de l’imprimante est désactivée.
Si vous souhaitez utiliser la fonction Bluetooth tout en gardant la tablette raccordée au connecteur, désactivez la communication de données USB. Pour plus de détails, reportez-vous au Technical Reference Guide.
