トップ > セットアップ > 紙幅の変更
紙幅の変更
本製品は3種類の紙幅のロール紙を使用できます。
出荷時は、58mm幅ロール紙を使用する設定です。
 |
 |
 |
|
右側に58mm幅ロール紙ガイド （出荷時設定） |
ロール紙ガイド無し |
右側に58mm幅ロール紙ガイド 左側に40mm幅ロール紙ガイド |
注意：設定した用紙幅で使用を開始したあとに、用紙幅の広い用紙に変更して使用することはできません。紙に触れていない部分のプリントヘッドがプラテンローラーとこすれて破損したり、オートカッター刃が摩耗したりしている可能性があるためです。

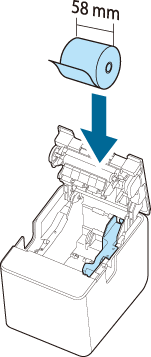

58mm幅ロール紙を使用する
58mm用ロール紙ガイドだけを取り付けます。出荷時状態です。

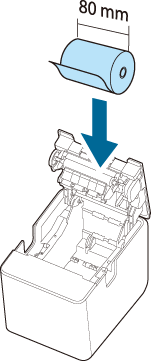

80mm幅ロール紙を使用する
ロール紙ガイドを全て取り外します。
58mm用ロール紙ガイドの取り外し方は以下のとおりです。
-
プリンターを横にします。
-
ロール紙カバーを開けます。
-

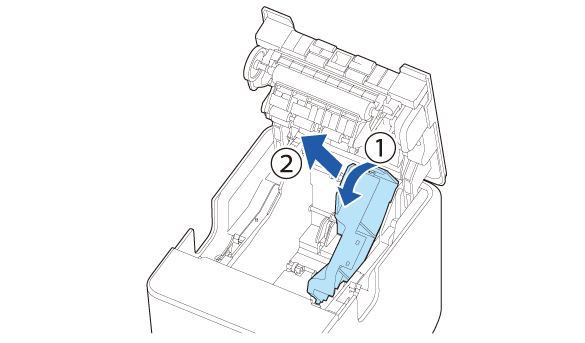

ロール紙ガイドの突起を手前に引き上げるようして、ロール紙ガイドを外します。
参考：-
プリンターの電源を入れると、自動的に用紙幅の設定が80mmに変更されます。TM-L100 Utilityなどを使って設定を変更する必要はありません。
-

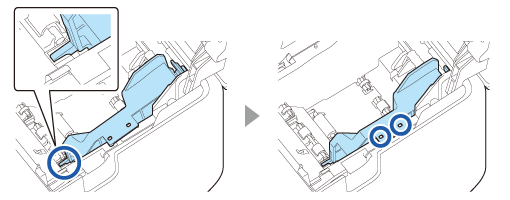

58mm用ロール紙ガイドの取り付け
ロール紙ガイドの突起を、プリンター内部の溝に差し込み、ロール紙ガイドを倒して固定します。
ロール紙ガイドの穴に、プリンター内部の突起がはまります。

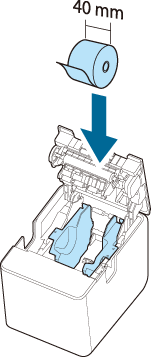

40mm幅ロール紙を使用する
40mm用と58mm用の2つのロール紙ガイドを取り付けます。
付属の40mm用ロール紙ガイドの取り付け方は以下のとおりです。
-
プリンターを横にします。
-
ロール紙カバーを開けます。
-

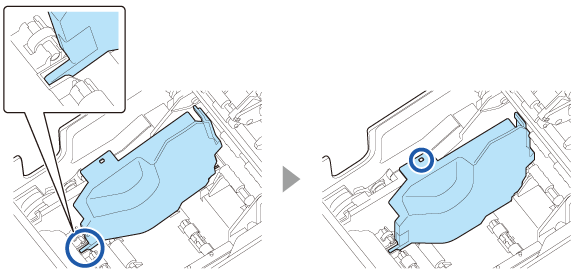

ロール紙ガイドの突起を、プリンター内部の溝にはめ込み、倒すようにはめ込みます。
-
TM-L100 Utilityを使用して、用紙幅の設定を40 mmに変更します。
ロール紙ガイドの穴に、プリンター内部の突起がはまります。
詳細は、「TM-L100詳細取扱説明書」を参照してください。

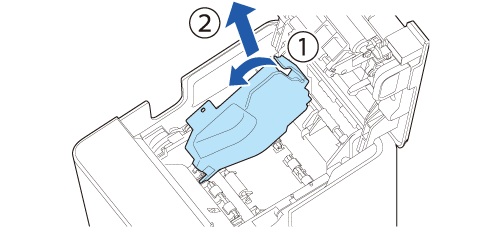

参考：40mm用ロール紙ガイドの取り外し
ロール紙ガイドの突起を手前に引き上げるようして、ロール紙ガイドを外します。
