Панель управления |
Показывает состояние сканера и позволяет настроить параметры сканирования. |
|
|
Направляющие краев |
Предназначены для прямой подачи оригиналов в сканер. Переместите к кромкам оригиналов. |
|
|
Входной лоток |
Выполняет загрузку оригиналов. Вытяните удлинитель лотка, если размер оригиналов не позволяет им поместиться во входном лотке. Это предотвратит изгибание и застревание бумаги. Для извлечения входного лотка сдвиньте защелки, расположенные по обеим сторонам на задней поверхности, и вытяните входной лоток. |
|
|
Удлинитель входного лотка |
|
|
|
ADF (устройство автоматической подачи оригиналов) |
Выполняет автоматическую подачу загруженных оригиналов. |
|
|
Выходной лоток |
Удерживает оригиналы, выходящие из сканера. Вытяните удлинитель выходного лотка в соответствии с длиной оригиналов. |
|
|
Удлинитель выходного лотка |
|
|
|
Стопор |
Предотвращает падение оригиналов из выходного лотка. Отрегулируйте в соответствии с длиной оригиналов. |
|
|
Разъем безопасности |
Установите замок для предотвращения кражи. |
|
|
USB-порт |
Служит для подсоединения кабеля USB. |
|
|
USB-порт для подключения внешнего интерфейса |
Подключение USB-привода или устройства аутентификации. |
|
|
Порт LAN |
Служит для подсоединения кабеля LAN. |
|
|
Входной разъем пост. тока |
Служит для подключения адаптера переменного тока. |
|
|

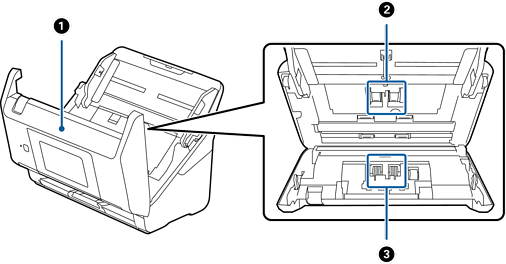

Крышка сканера |
Для очистки внутренних областей сканера и удаления замятой бумаги потяните за рычаг и откройте крышку сканера. |
|
|
Приемный ролик |
Подача оригиналов. После установленного количества сканирований необходимо выполнить замену этого элемента. |
|
|
Ролик разделения |
Подает оригиналы по одному листу. После установленного количества сканирований необходимо выполнить замену этого элемента. |
