Наименование и функции деталей

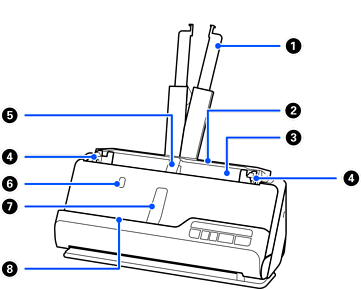

Удлинитель входного лотка

Вытяните его, если оригинал выходит за края лотка. Это предотвратит изгибание и застревание бумаги.

Входной лоток

Выполняет загрузку оригиналов.

ADF (устройство автоматической подачи документов)

Выполняет автоматическую подачу загруженных оригиналов.

Направляющие краев

Используйте направляющие для поддержки оригиналов во входном лотке и более плавной их подачи. Переместите к кромкам оригиналов.

Подставка для бумаги во входном лотке

Поддерживает выходящий оригинал на стороне входного лотка, чтобы оригинал выдавался правильно.

Кнопка подставки для бумаги во входном лотке

Нажмите эту кнопку, чтобы поднять подставку для бумаги во входном лотке. Подставка для бумаги убирается вручную.

Подставка для бумаги в выходном лотке

Поддерживает выходящий оригинал на стороне выходного лотка, чтобы оригинал выдавался правильно.

Кнопка подставки для бумаги в выходном лотке

Нажмите эту кнопку, чтобы поднять подставку для бумаги в выходном лотке. Подставка для бумаги убирается вручную.

Выходной лоток

Отсюда выходят оригиналы, отсканированные в положении с вертикальным направлением вывода.

Крышка вертикального тракта

Откройте ее при очистке внутренних областей сканера или если оригинал застрял во время сканирования в положении с вертикальным направлением вывода.

Выходной слот

Отсюда выходят оригиналы, отсканированные в положении с прямым направлением вывода.

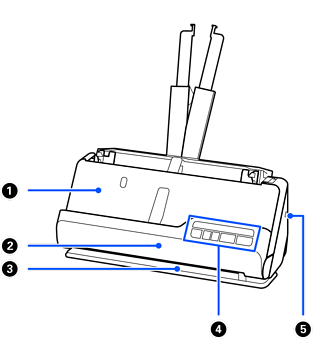

Панель управления

Отображает состояние сканера и служит для управления сканером.

Разъем безопасности

Чтобы избежать кражи, установите блокировку доступа.

Переключатель положения сканера

Используется для переключения положения сканера между положением с вертикальным и прямым направлением вывода.

Фиксатор кабелей

Служит для аккуратного закрепления кабелей в нижней части сканера.

Важно:

Шнур адаптера переменного тока и USB-кабель не следует закреплять с помощью фиксатора кабелей в следующих ситуациях.

• Если сканер или другие предметы расположены поверх шнура и кабеля.

• Если шнуры и кабели перекручены, сильно изогнуты или подвергались другим механическим нагрузкам.

• Если шнуры и кабели запутаны.

Входной разъем пост. тока

Служит для подключения адаптера переменного тока.

USB-порт

Служит для подключения USB-кабеля.

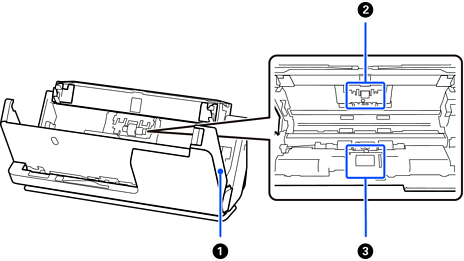

Крышка сканера

Потяните за рычаг и откройте крышку сканера для очистки внутренних частей сканера и удаления замятой бумаги.

Ролик разделения

Подает оригиналы по одному листу. После установленного количества сканирований необходимо выполнить замену этого элемента.

Приемный ролик

Осуществляет подачу оригиналов. Необходимо заменить ролик по достижении им установленного количества сканирований.
