/ プリンターの基本情報 / 各部の名称と働き

各部の名称と働き

	背面トレイ	印刷用紙をセットします。
	用紙サポート	セットした印刷用紙を支えます。
	給紙口カバー	内部に異物が入ることを防ぎます。通常は閉めておいてください。
	用紙ガイド	用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。
	操作パネル	プリンターを操作するときに使います。操作パネルの角度は変更できます。
	ディスクトレイ	レーベル印刷用のディスクをセットします。通常はプリンター底面に収納しておいてください。

	インクタンクカバー	インクタンクにインクを補充するときに開けます。
	インクタンク	プリントヘッドにインクを供給します。
	インクタンクユニット	インクタンクが収納されています。
	プリントヘッド	下部にインクを吐出するプリントヘッド（ノズル）があります。

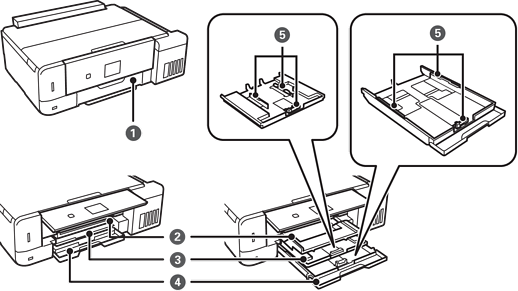

	前面カバー	用紙トレイに用紙をセットする時に開けます。
	排紙トレイ	印刷された用紙を保持します。手で引き出し、収納するときは手で押して戻してください。
	上トレイ	印刷用紙をセットします。
	下トレイ	印刷用紙をセットします。
	用紙ガイド	用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。

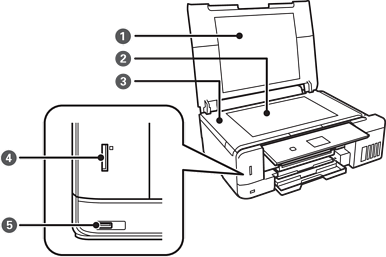

	原稿カバー	スキャン時に外部の光を遮ります。
	原稿台	原稿をセットします。
	スキャナーユニット	原稿をスキャンします。インクタンクにインクを補充するときや内部に詰まった用紙を取り除くときに開けます。通常は閉めておいてください。
	メモリーカードスロット	メモリーカードをセットします。
	外部機器接続用USBポート	外部記憶装置やPictBridge対応機器を接続するUSBポートです。

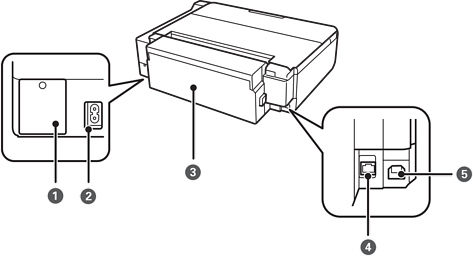

	メンテナンスボックスカバー	メンテナンスボックスを交換するときに取り外します。メンテナンスボックスは、クリーニング時や印刷時に排出される廃インクを溜める容器です。
	電源コネクター	電源コードを接続します。
	背面ユニット	詰まった用紙を取り除くときに取り外します。
	LANポート	LANケーブルを接続します。
	USBポート	コンピューターと接続するためのUSBケーブルを接続します。
