プリンターの基本情報 /
各部の名称と働き
各部の名称と働き
|
|

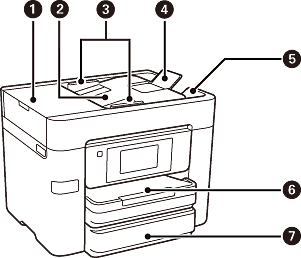

ADF（オート ドキュメント フィーダー）カバー |
ADFに詰まった原稿を取り除くときに開けます。 |
|
|
ADF給紙トレイ |
原稿を自動で送ります。 |
|
|
ADF原稿ガイド |
原稿をまっすぐ送るためのガイドです。原稿の側面に合わせてください。 |
|
|
ADF原稿サポート |
A4サイズ以上の原稿を支えます。 |
|
|
ADF排紙トレイ |
ADFから排出された原稿を保持します。 |
|
|
用紙カセット1 |
印刷用紙をセットします。 |
|
|
用紙カセット2 |
|
|

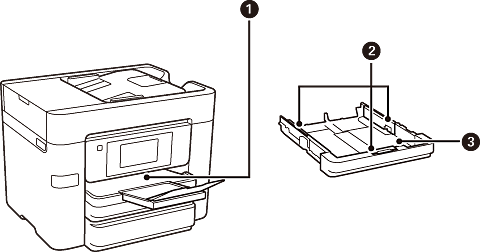

排紙トレイ |
印刷された用紙を保持します。 |
|
|
用紙ガイド |
用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。 |
|
|
用紙カセット |
印刷用紙をセットします。 |
|
|

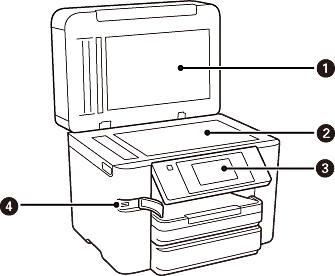

原稿カバー |
スキャン時に外部の光を遮ります。 |
|
|
原稿台 |
原稿をセットします。 |
|
|
操作パネル |
プリンターの状態を表示したり、プリンターの設定をしたりします。 |
|
|
外部機器接続ポート |
外部メモリーを挿入します。 |
|
|

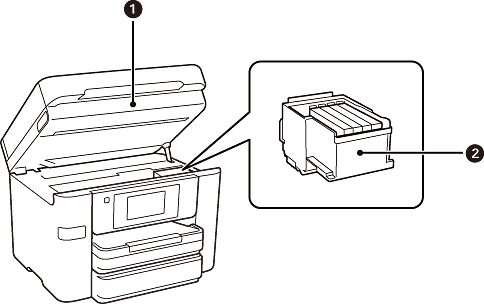

スキャナーユニット |
原稿をスキャンします。インクカートリッジの交換や内部に詰まった用紙を取り除くときは開けます。 |
|
|
インクカートリッジ挿入部 |
インクカートリッジを挿入します。下部にインクを吐出するプリントヘッド（ノズル）があります。 |
|
|

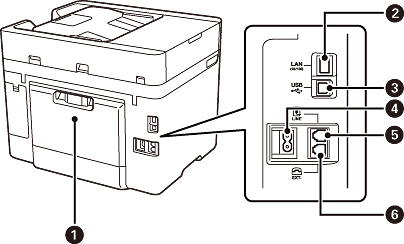

背面ユニット |
詰まった用紙を取り除くときに取り外します。 |
|
|
LANポート |
LANケーブルを接続します。 |
|
|
USBポート |
コンピューターと接続するためのUSBケーブルを接続します。 |
|
|
電源コネクター |
電源コードを接続します。 |
|
|
LINEポート |
電話回線を接続します。 |
|
|
EXT.ポート |
外付け電話機を接続します。 |
