/ プリンターの基本情報 / 各部の名称と働き

各部の名称と働き

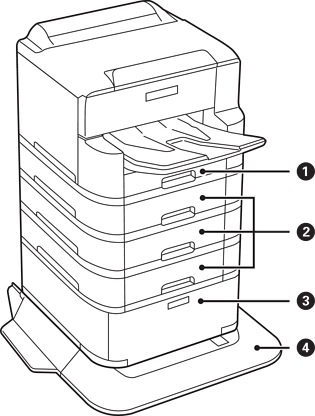

	用紙カセット1（C1）	印刷用紙をセットします。
	用紙カセット2、用紙カセット3、用紙カセット4（C2、C3、C4）	オプションの増設カセットユニットです。印刷用紙をセットします。
	キャビネット	オプションのキャビネットです。印刷用紙や消耗品などが収納できます。
	転倒防止脚	プリンターが倒れないように支えます。プリンターを動かすときは、前方のカバーを外して、キャビネットのロックを解除してください。

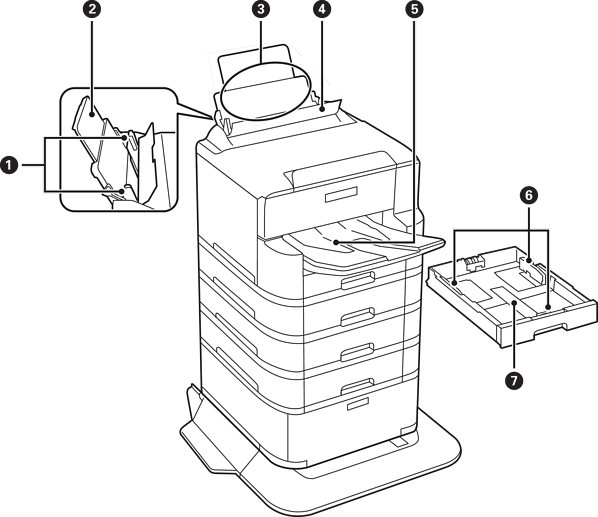

	用紙ガイド	用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。
	用紙サポート	セットした印刷用紙を支えます。
	背面MPトレイ（B1）	印刷用紙をセットします。
	給紙口カバー	内部に異物が入ることを防ぎます。通常は閉めておいてください。
	排紙トレイ	印刷された用紙を保持します。
	用紙ガイド	用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。
	用紙カセット	印刷用紙をセットします。

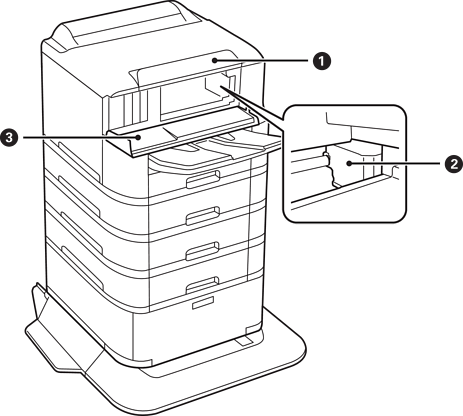

	操作パネル	プリンターの状態を表示したり、印刷の設定をしたりします。
	プリントヘッド	インクを吐出します。
	前面カバー（A）	内部に詰まった用紙を取り除くときに開けます。

重要

1.0および2.0のUSBケーブルを使用するときは、挿入する向きにご注意ください。プリンターを損傷するおそれがあります。

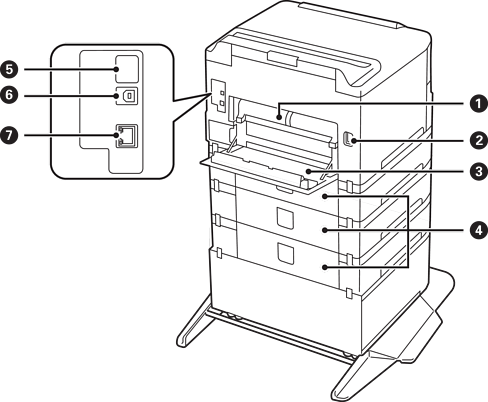

	背面ユニット（D2）	詰まった用紙を取り除くときに取り外します。
	電源コネクター	電源コードを接続します。
	背面カバー（D1）	メンテナンスボックスや給紙ローラーの交換、内部に詰まった用紙を取り除くときに開けます。
	増設背面カバー（E）	オプションの増設カセットユニットのカバーです。給紙ローラーの交換や詰まった用紙を取り除くときに開けます。
	サービス用ポート	通常は使用しません。シールを剥がさないでください。
	USBポート	コンピューターと接続するためのUSBケーブルを接続します。
	LANポート	LANケーブルを接続します。

操作パネル
