التحضير لتركيب الجهاز اللوحي الأمامي

اتّبع الإجراء الوارد أدناه لإجراء التحضيرات المتعلقة بتركيب الجهاز اللوحي الأمامي بالطابعة.

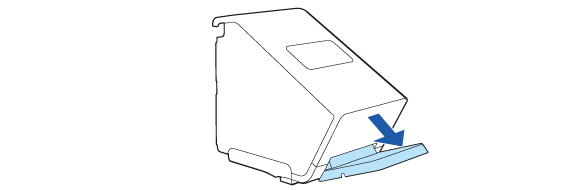

1. ارفع الجزء اللوحي الأمامي المعني بالحمل.

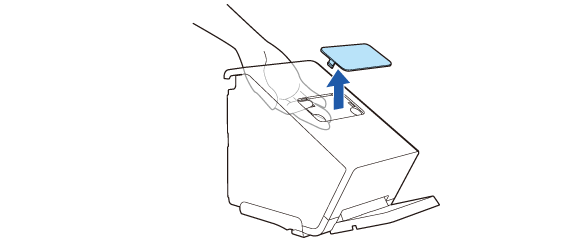

2. أزل غطاء شريحة شاشة العرض الخلفية.

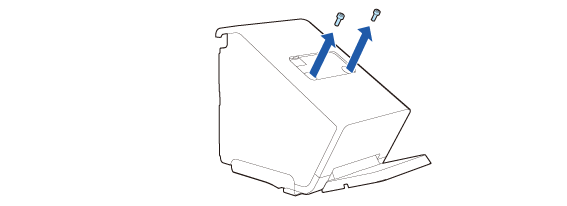

3. أزل البرغيين.

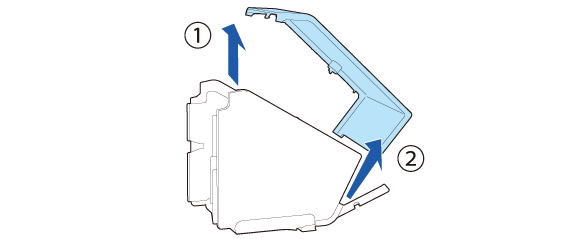

4. أزل الغطاء الخلفي.

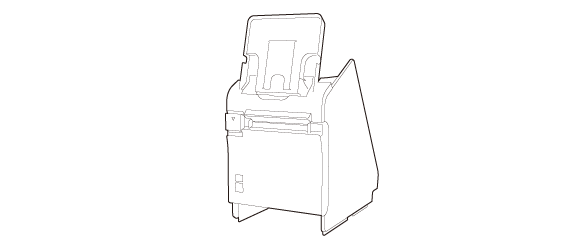

5. ضع الطابعة بشكل مستقيم.

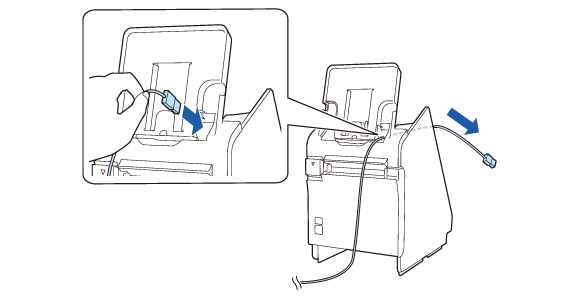

6. مرّر كبل الجهاز اللوحي خلال الطابعة.

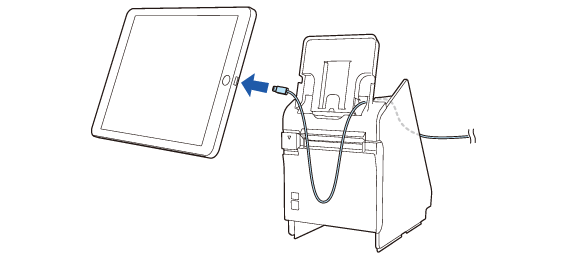

7. صِل الكبل بالجهاز اللوحي الأمامي.

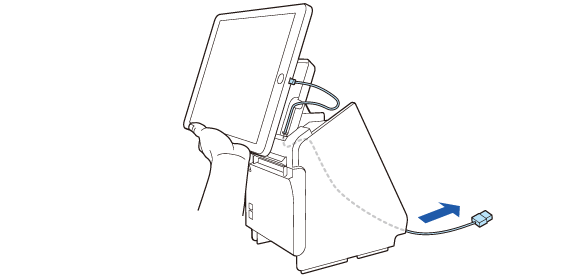

8. من خلال إحكام مسك الجهاز اللوحي بيدك، اضبط طول الكبل الخارج من الطابعة. تأكد من توفير طول كافٍ للكبل لمنعه من الانحناء بزاوية حادة.

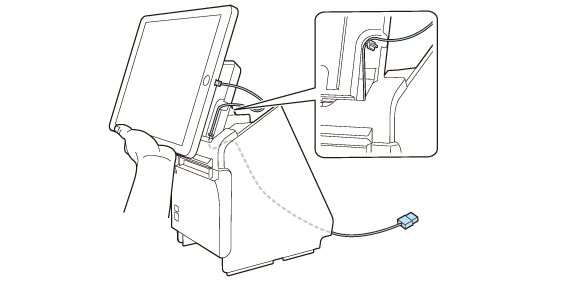

9. قم بتوجيه الكبل على طول اللسان.



10. افصل الكبل عن الجهاز اللوحي.

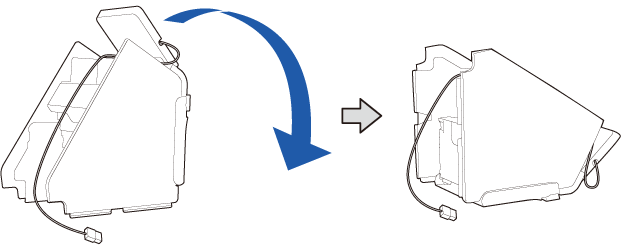

11. ضع الطابعة في الأسفل.



12. صِل الكبل بموصل USB (USB-A - شحن الجهاز).


تنبيه:

• راجع الارتباط أدناه للحصول على معلومات حول الأجهزة اللوحية التي يمكن توصيلها بموصل USB (USB-A - شحن الجهاز).
  الأجهزة اللوحية التي يمكن تركيبها على الطابعة

• إذا لم يتم السماح لجهازك اللوحي بالاتصال بالموصل الخاص بالطابعة، فقم بسحب كبله للخارج من خلال القاطع الخاص بالطابعة.
  إرفاق الغطاء السفلي

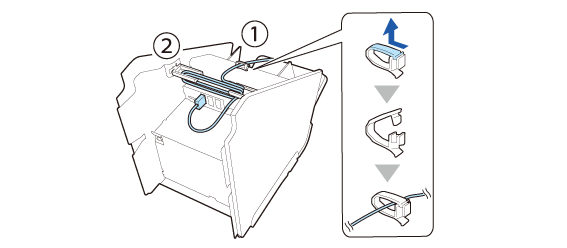

13. مرّر الكبل خلال مشبك الكبل الموجود بالمنتصف، ثم مرّره من خلال المشابك على كلا الجانبين.

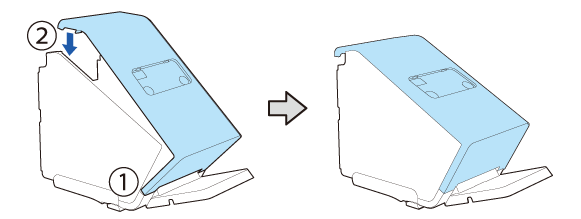

14. أرفق الغطاء الخلفي.

عند تركيب شاشة عرض خلفية، انتقل إلى تركيب شاشة العرض الخلفية.

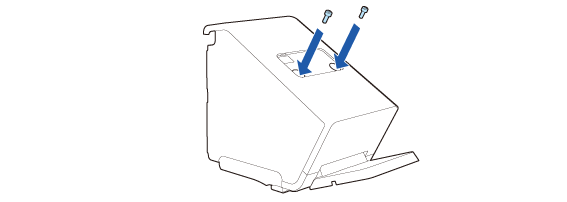

15. قم بتثبيت الغطاء بإحكام باستخدام البرغيين.

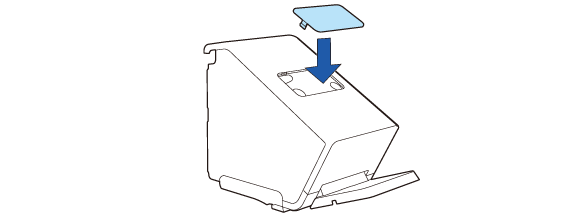

16. أرفق غطاء شريحة شاشة العرض الخلفية.

انتقل إلى إرفاق الغطاء السفلي.
