تركيب شاشة العرض الخلفية

اتّبع الإجراء الوارد أدناه لتركيب شاشة العرض الخلفية بالطابعة.

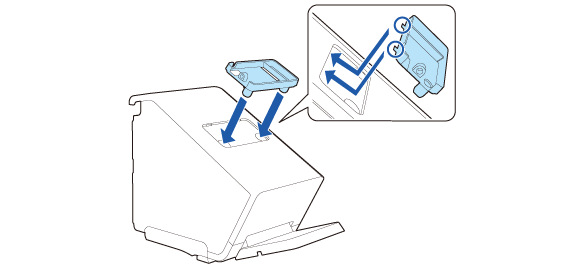

1. أرفق مثبّت شاشة العرض الخلفية.

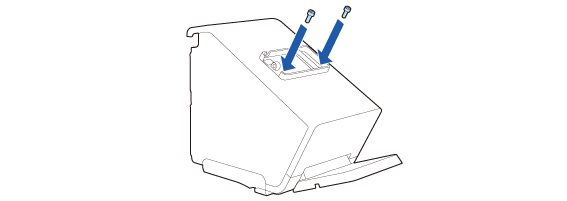

2. قم بتثبيت المثبّت بإحكام باستخدام البرغيين.

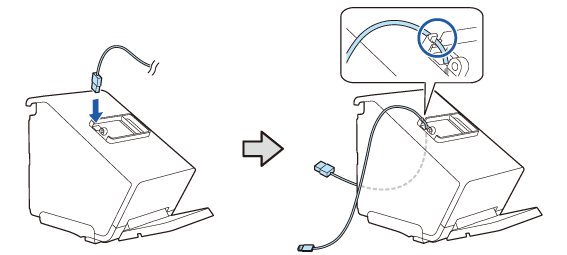

3. مرّر كبل شاشة العرض خلال الطابعة.

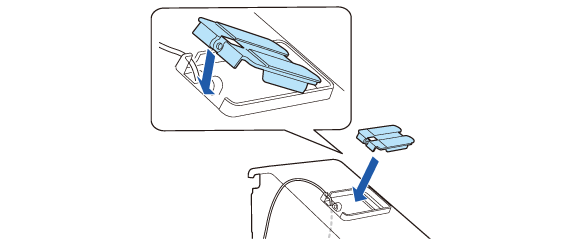

4. أرفق مرفق شاشة العرض الخلفية.



5. ثبّته باستخدام البرغي المُرفق.

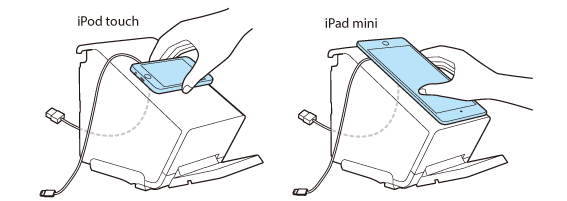

6. ضع شاشة العرض على المرفق للتحقق من موضع اللصق.

• ضع شاشة العرض بشكل أفقي.

• بالنسبة لجهاز iPod touch، وجّه جانب الموصل به باتجاه جانب التثبيت بالبراغي.

• بالنسبة لجهاز iPad mini، وجّه جانب الموصل به باتجاه الجزء السفلي من الطابعة.



7. أزل الورقتين الخلفيتين.

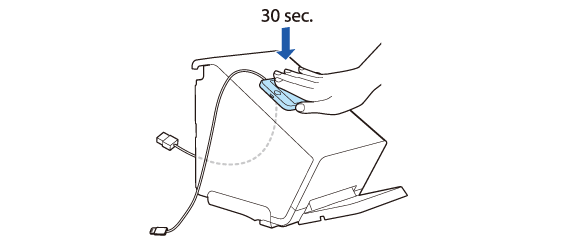

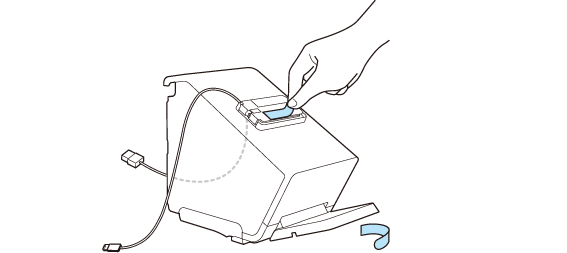

8. ضع الجهاز على المرفق، ثم اضغط عليه بإحكام لمدة 30 ثانية تقريبًا.

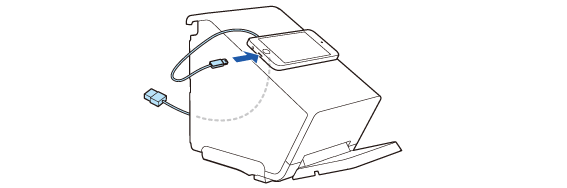

9. صِل الكبل بالجهاز.

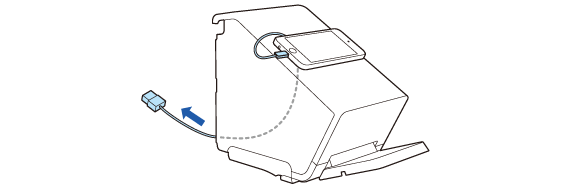

10. اضبط طول الكبل الخارج من الطابعة. تأكد من توفير طول كافٍ للكبل لمنعه من الانحناء بزاوية حادة.

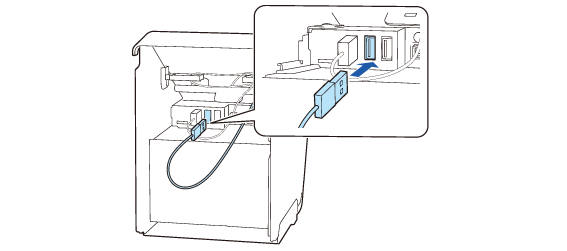

11. صِل الكبل بموصل USB-A.


تنبيه:

• راجع الارتباط أدناه للحصول على معلومات حول شاشات العرض التي يمكن توصيلها بموصل USB-A.
  الأجهزة اللوحية التي يمكن تركيبها على الطابعة

• إذا لم يتم السماح لجهازك بالاتصال بالموصل الخاص بالطابعة، فقم بسحب كبله للخارج من خلال القاطع الخاص بالطابعة.
  إرفاق الغطاء السفلي

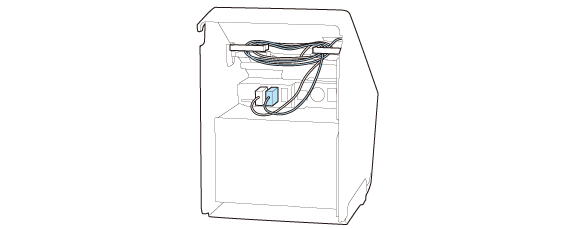

12. قم بتجميع الكبل الزائد من خلال توجيهه خلال المشابك على كلا الجانبين.
