DM-D70 padėtis

DM-D70 prie spausdintuvo galima tvirtinti kaip galinį ekraną gulsčioje arba stačioje padėtyje. Pritvirtinkite DM-D70 vienoje iš padėčių, kurią galėtų naudoti jūsų programinė įranga.

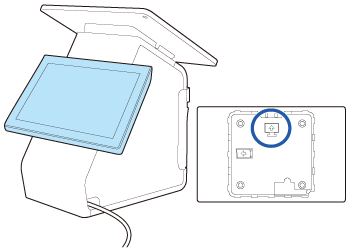

Gulsčia padėtis

Pritvirtinkite DM-D70 taip, kad jo padėtis atitiktų žymą, esančią ant galinės pusės.

Stačia padėtis

Atsižvelgiant į DM-D70 charakteristikas, ekranas gali atrodyti tamsus, priklausomai nuo žiūrėjimo kampo. Pasirinkite vieną iš įrengimo būdų – įprastą arba apverstą – atsižvelgdami į kampą, iš kurio jūs žiūrite į ekraną.

Įsitikinkite, kad ekrano padėtis atitiktų žymą, esančią ant galinės pusės.

Įprastas	Apverstas
Ekranas atrodo ryškus, kai žiūrima iš kairės pusės, ir tamsus, kai žiūrima iš dešinės pusės.	Ekranas atrodo ryškus, kai žiūrima iš dešinės pusės, ir tamsus, kai žiūrima iš kairės pusės. Kai tvirtinate DM-D70 šiuo būdu, naudodami DM-D70 Utility, TM-m30II Utility arba TM Utility, paverskite ekrano padėtį vertikaliai.

Kaip gauti ir naudoti paslaugų programą

Kaip gauti

Atsisiųskite vieną šių paslaugų programų iš toliau nurodytų tinklapių.

Vartotojams Šiaurės Amerikoje www.epson.com/support/

Vartotojams kitose šalyse https://epson.sn

• DM-D70 Utility (skirta Windows)

• TM-m30II Utility 1.20 arba naujesnė versija (skirta Windows)

• TM Utility 3.18.0 arba naujesnė versija (skirta Android/iOS)

Kaip naudoti

Paleiskite paslaugų programą ir pakeiskite [Display Settings] (ekrano nuostatos) – [Display direction] (ekrano kryptis) į [Upside down] (apversti) ekranui paversti vertikaliai.

DM-D70 išrinkimas

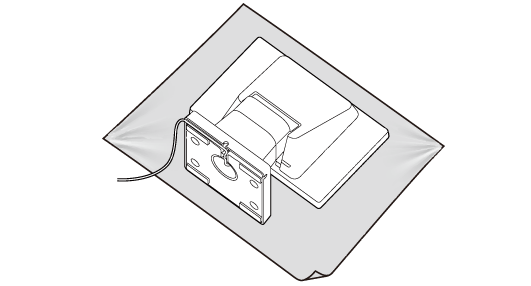

1. Padėkite gaminį ekrano puse žemyn ant minkštos šluostės ar panašaus daikto.

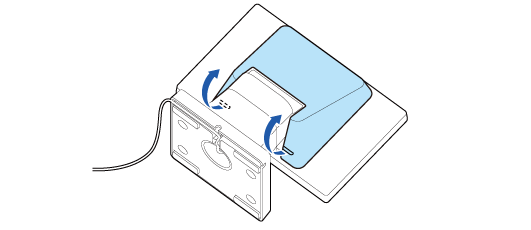

2. Nuimkite galinį dangtį.

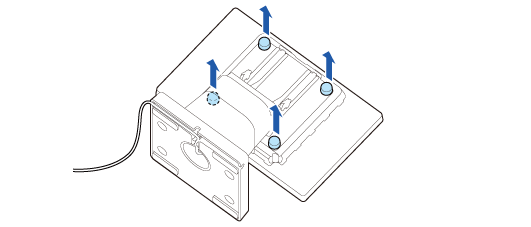

3. Išsukite keturis varžtus.

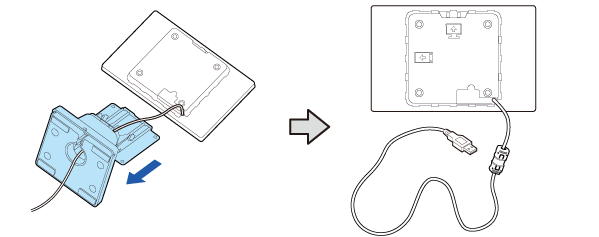

4. Nuimkite stovą ir ištraukite USB kabelį iš stovo.

Pastaba:

Kai DM-D70 tvirtinamas stačioje padėtyje

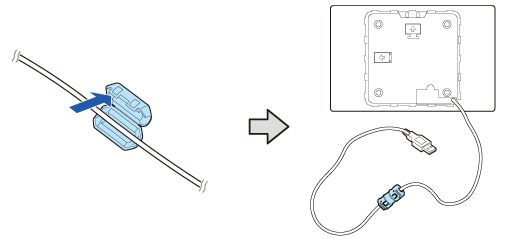

Ferito šerdis buvo prijungta prie DM-D70 USB kabelio. Kai DM-D70 tvirtinamas stačioje padėtyje, ferito šerdies negalima įdėti į spausdintuvo vidų, nebent pakeisite ferito šerdies padėtį. Jei ferito šerdį norite įdėti į spausdintuvo vidų, iš pradžių perkelkite ją į USB kabelio centrą.

DĖMESIO:

Netraukite ferito šerdies iš USB kabelio. Jei naudojate DM-D70 be ferito, DM-D70 gali sugesti dėl elektrinio triukšmo.

DM-D70 tvirtinimas prie spausdintuvo

1. Pritvirtinkite galinio ekrano fiksatorių.



2. Priveržkite fiksatorių dviem varžtais.

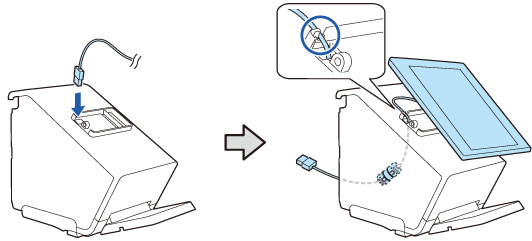

3. Nutieskite DM-D70 kabelį per spausdintuvą.

Įdėkite ferito šerdį į spausdintuvo vidų.

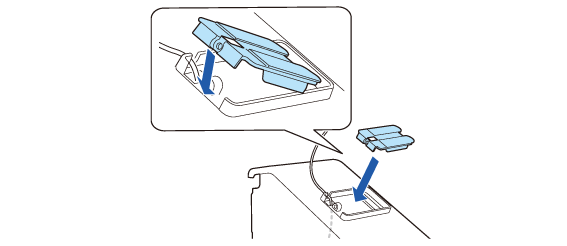

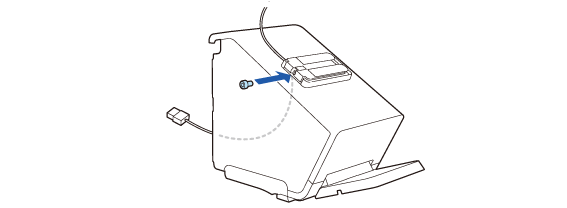

4. Pritvirtinkite galinio ekrano tvirtinimo elementą.



5. Priveržkite jį pateiktu varžtu.



6. Dėkite DM-D70 ant tvirtinimo elemento ir taip patikrinkite klijavimo padėtį.

• Apie DM-D70 padėtį žr. toliau pateiktą nuorodą.

  DM-D70 padėtis

• Dėkite DM-D70 horizontaliai.

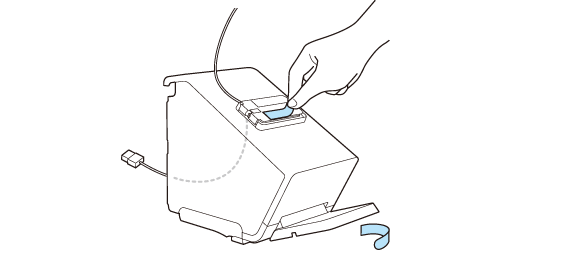

7. Nuimkite du apsauginius lapelius.

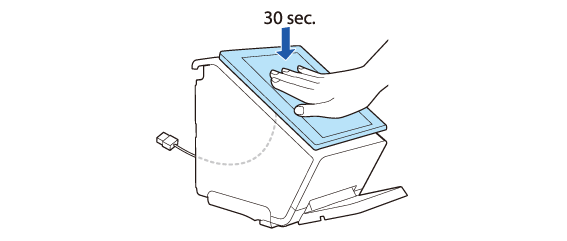

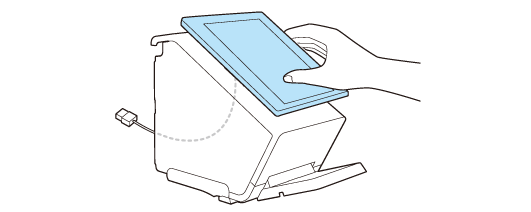

8. Dėkite DM-D70 ant tvirtinimo elemento, tada tvirtai spauskite apie 30 sekundžių.

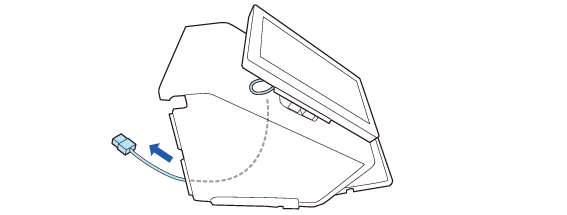

9. Pareguliuokite iš spausdintuvo išeinančio kabelio ilgį. Kabelis turi būti pakankamai ilgas, kad nebūtų sulenktas smailu kampu.



10. Prijunkite USB kabelį prie USB-A jungties.


DĖMESIO:

Nejunkite prie USB-A jungties įrenginiui krauti (iPad 2.1A). Jungtis neskirta naudoti DM-D70.

11. Perteklinį kabelį suriškite, prieš tai jį nutiesę per apkabas abiejose pusėse.
