Instalar a EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Siga o procedimento abaixo para instalar o kit opcional, EXTENSION POLE UNIT FOR DM-D70 (DP-70).

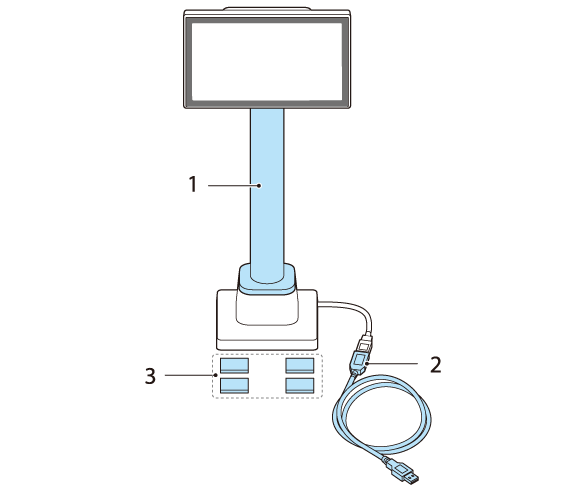

Conteúdo da embalagem DP-70

1. Tubo de extensão

2. Cabo de extensão USB

3. Adesivos para fixar o produto

1. Vire o lado do ecrã do produto para baixo sobre um pano suave ou algo semelhante.



2. Eleve o suporte.



3. Pressione as patilhas e retire o suporte.



4. Passe o cabo USB através do tubo de extensão.



5. Instale o tubo de extensão no ecrã. Insira a patilha no tubo na ranhura no ecrã.



6. Passe o cabo USB através do suporte.

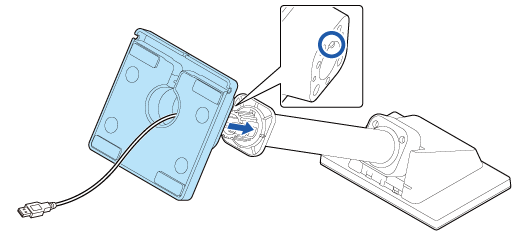

7. Instale o suporte no tubo de extensão. Insira a patilha no tubo na ranhura no tubo.

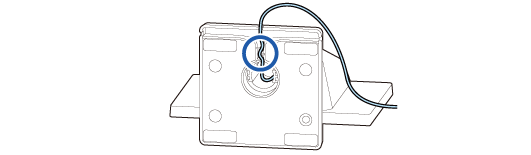

8. Fixe o cabo USB instalando-o na ranhura e, de seguida, encaminhe o cabo de modo a passar por um dos três entalhes.

Certifique-se de que instala o cabo na ranhura para fixar corretamente o cabo.

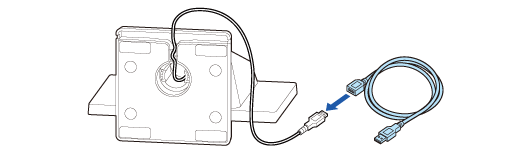

9. Ligue o cabo de extensão USB, se necessário.



10. Instale os quatro adesivos à parte inferior do suporte.

Para evitar a queda do produto, utilize os adesivos para fixar o produto numa mesa, secretária ou etc.
