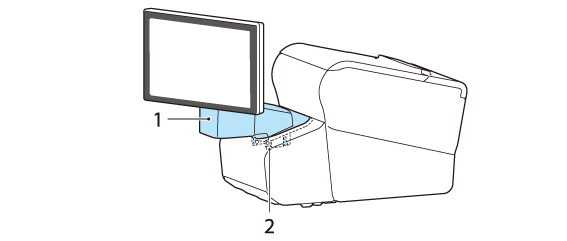

Instalar a CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Siga o procedimento abaixo para instalar o kit opcional, CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71).

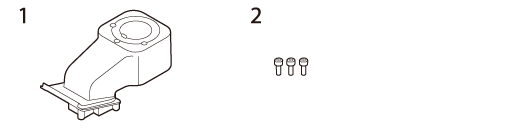

Conteúdo da embalagem DP-71

1. Tubo de manivela

2. Três parafusos

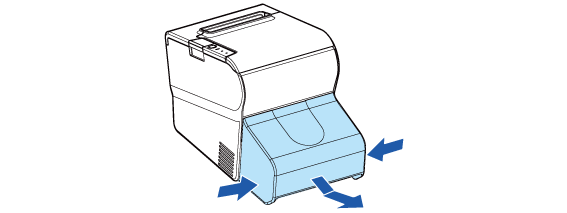

1. Remova a tampa do conector da TM-T88VI-DT2.

Pressione ambos os lados inferiores da tampa para desengatar os ganchos e remova a tampa.

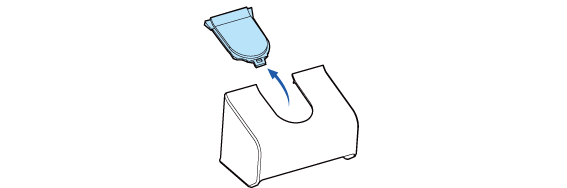

2. Remova a peça em forma de U da tampa do conector.

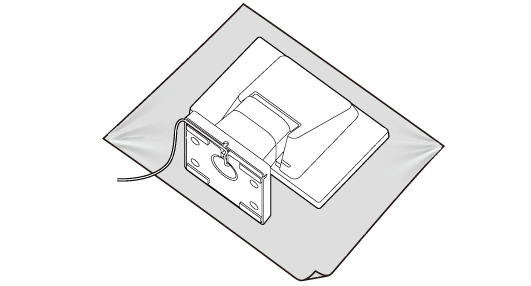

3. Vire o lado do ecrã do produto para baixo sobre um pano suave ou algo semelhante.



4. Eleve o suporte.



5. Pressione as patilhas e retire o suporte.



6. Passe o cabo USB através do tubo de manivela.



7. Instale o tubo de manivela, conforme mostrado abaixo.



8. Fixe o cabo USB no tubo de manivela.



9. Coloque a TM-T88VI-DT2 de lado.

10. Passe o cabo USB através da TM-T88VI-DT2.

11. Fixe o ecrã e o tubo de manivela com os três parafusos.



12. Ligue o cabo USB ao conector na TM-T88VI-DT2.

13. Instale a tampa do conector.
