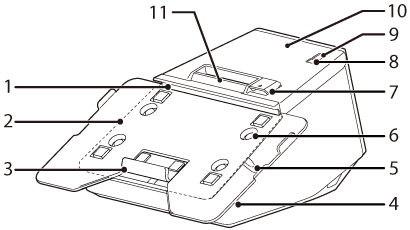

1

Horní držák tabletu

Drží horní stranu tabletu.

2

Držák tabletu (standardní)

Umístěte tablet do tohoto držáku.

3

Dolní držák tabletu

Drží dolní stranu tabletu.

4

Slot pro zabezpečení

Toto místo použijte pro instalaci zařízení proti krádeži (například drátu). Tento slot je k dispozici na obou stranách tiskárny.

5

Aretační páčka

Jejím otočením zajistíte tablet na místě.

6

Šroub

Šrouby zajišťují držák tabletu.

7

Otevírací páčka krytu

Touto páčkou lze otevřít kryt nekonečného papíru.

8

Tlačítko posuvu

Stisknutím tohoto tlačítka se nekonečný papír posune o jeden řádek. Stisknutím a podržením tohoto tlačítka se bude nekonečný papír dále posouvat.

9

Vypínač

Tento vypínač slouží k zapnutí nebo vypnutí tiskárny.

10

Kryt nekonečného papíru

Tento kryt otevřete při vkládání nebo výměně nekonečného papíru.

11

Indikátor LED panelu

Indikátor LED napájení: Svítí, když je tiskárna zapnutá.

Indikátor LED chyby:
Svítí: Ukazuje, že dočasně nelze tisknout, protože došlo k chybě, například není nainstalován žádný nekonečný papír nebo je otevřený kryt nekonečného papíru.
Bliká: Ukazuje, že došlo k chybě, například k přerušení napájení. Tento typ chyby lze odstranit vypnutím a zapnutím tiskárny.

Indikátor LED papíru: Když svítí, znamená to, že došel papír.

Indikátor LED Wi-Fi:
Svítí: Označuje, že tiskárna je připojena k Wi-Fi.
Bliká: Označuje, že komunikace je dočasně deaktivována, protože nebyla získána IP adresa, případně z jiného důvodu.
Nesvítí: Označuje, že tiskárna není připojena k síti Wi-Fi. Tato LED rovněž nesvítí, pokud je tiskárna připojena kabelově k síti LAN.

Indikátor LED Ethernetu:
Svítí: Označuje, že tiskárna je připojena k Ethernetu.
Bliká: Označuje, že komunikace je dočasně deaktivována, protože nebyla získána IP adresa, případně z jiného důvodu.
Nesvítí: Označuje, že tiskárna není připojena k Ethernetu. Tento indikátor LED rovněž nesvítí, pokud je tiskárna připojena k síti Wi-Fi.

Indikátor LED Bluetooth:
Svítí: Označuje, že tiskárna je připojena přes rozhraní Bluetooth.
Bliká: Označuje, že tiskárna čeká na spárování s jiným zařízením.
Nesvítí: Označuje, že tiskárna není připojena přes rozhraní Bluetooth.
