Nahoru > Použití volitelných produktů > OT-DM30SL (zákaznický displej)

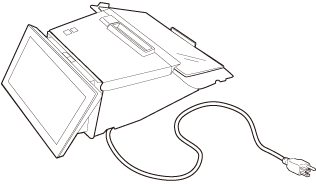

OT-DM30SL (zákaznický displej)
OT-DM30SL je speciální zákaznický displej pro tuto tiskárnu TM-m30II-SL. Tato část popisuje, jak OT-DM30SL nainstalovat a používat.
Poznámka:Funkce displeje OT-DM30SL jsou stejné jako u DM-D70. Více informací o funkcích displeje naleznete v uživatelské příručce k displeji DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montáž displeje OT-DM30SL
Displej OT-DM30SL na tiskárnu připevněte podle následujících kroků.
-
Vypněte tiskárnu.
-
Odpojte napájecí kabel z elektrické zásuvky.
-
Položte tiskárnu na měkkou látku nebo tlumící materiál.
-

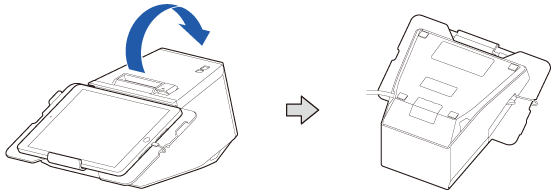

Převraťte tiskárnu.
-

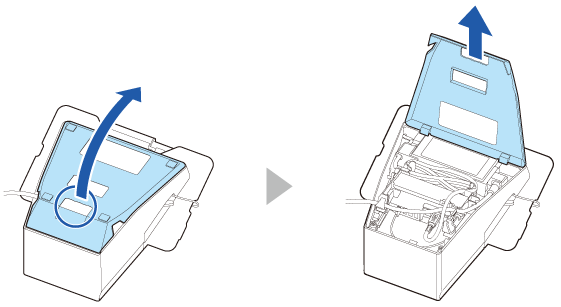

Sejměte dolní kryt.
-
Sejměte boční kryty.
-
Sejměte zadní kryt.
-
Připevněte displej OT-DM30SL zaháknutím jeho háčku do otvoru na tiskárně a poté jej zajistěte šrouby.
-
Připojte kabel USB ke konektoru USB a poté uložte přebytečnou část kabelu do prostoru uvnitř displeje OT-DM30SL.
-
Připevněte boční kryty.
-
Připevněte dolní kryt.
Nyní je montáž displeje OT-DM30SL k tiskárně dokončena.
Úprava jasu displeje
Jas displeje lze upravovat pomocí tlačítek zvýšení/snížení jasu. K dispozici jsou čtyři úrovně nastavení jasu. Výchozí nastavení jasu je na maximum.
Čištění vnějšího pláště
Při čištění vnějšího povrchu zákaznického displeje nezapomeňte předem vypnout tiskárnu a poté nečistoty otřete suchým hadříkem nebo hadříkem lehce navlhčeným vodou.
VÝSTRAHA:-
Tento produkt zásadně nečistěte alkoholem, benzínem, ředidlem ani jinými podobnými rozpouštědly. V opačném případě by mohlo dojít k poškození nebo prasknutí dílů vyrobených z plastu a gumy.
-
Nadměrným tlakem suchého hadříku na displej LCD může dojít k poškrábání povrchu.
Technické údaje produktu
|
Velikost displeje |
7 palců (800 x 480 pixelů) |
|
|
Typ zobrazení |
TFT LCD (16,2 milionu barev) |
|
|
Zdroj napájení |
Napájení sběrnice USB |
|
|
Odběrový proud |
Provoz |
0,5 A (max.) |
|
Teplota/Vlhkost |
Provoz |
5 až 45°C {41 až 113°F}, 10 až 90 % RH, bez kondenzace |
|
Skladování |
-10 až 50°C {14 až 122°F}, 10 až 90 % RH, bez kondenzace |
|
|
Nadmořská výška |
Do 3000 m |
|
|
Rozměry |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (Š x H x V) |
|
|
Hmotnost |
Přibližně 0,58 kg {1,28 lb} |
|
Poznámka:Funkce displeje OT-DM30SL jsou stejné jako u DM-D70. Více informací o funkcích displeje naleznete v uživatelské příručce k displeji DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
VAROVÁNÍ
Tento přístroj je výrobkem třídy A. V domácím prostředí může tento přístroj způsobit rušení rozhlasového příjmu.
Omezení týkající se použití
Je-li tento výrobek používán při aplikacích vyžadujících vysokou spolehlivost/bezpečnost, například v zařízeních letecké, železniční, lodní nebo automobilové dopravy atd., v systémech pro zamezení katastrof, v různých bezpečnostních systémech atd., ve funkčních/přesných zařízeních atd., měli byste do svého projektu zahrnout opatření na zabezpečení proti selhání a redundantní prvky tak, aby byla zajištěna úplná spolehlivost systému. Vzhledem k tomu, že tento produkt nebyl určen pro používání v aplikacích, které vyžadují vysokou spolehlivost/bezpečnost, jako například letecká zařízení, hlavní komunikační zařízení, zařízení pro ovládání jaderné energie nebo zdravotnické zařízení spojené s přímou zdravotní péčí atd., zvažte vhodnost tohoto produktu podle vlastního úsudku na základě celkového vyhodnocení.
