Připevnění předního tabletu

Přední tablet na tiskárnu připevněte podle následujících kroků.

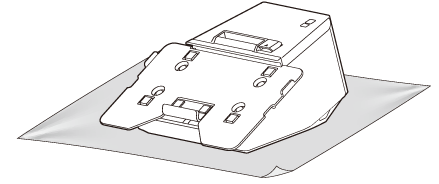

1. Položte tiskárnu na měkkou látku nebo tlumící materiál.



2. Uvolněte aretační páčku, abyste vytáhli dolní držák tabletu.

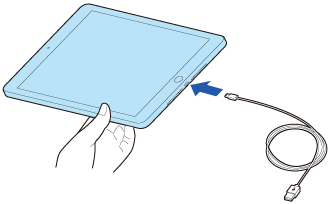

3. Připojte kabel k přednímu tabletu.



4. Umístěte tablet tak, aby se jeho horní okraj dotýkal horního držáku tabletu.



5. Posuňte dolní držák tabletu nahoru tak, abyste zaklínili tablet mezi oba držáky, poté otočte aretační páčkou tak, abyste tablet zajistili.


VÝSTRAHA:

Pokud tablet přečnívá přes držák tabletu, vyměňte držák tabletu za větší.

Výměna držáku tabletu

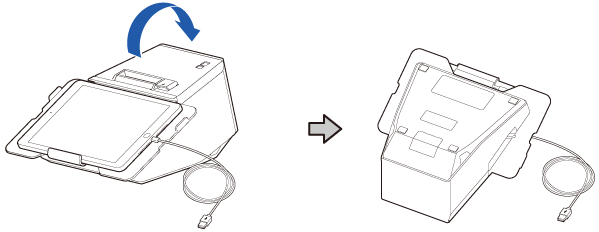

6. Převraťte tiskárnu.

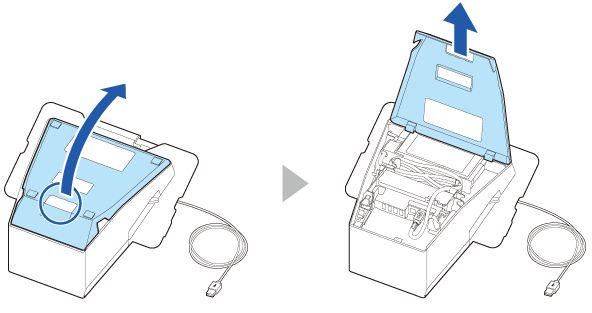

7. Sejměte dolní kryt.



8. Sejměte boční kryty.



9. Sejměte zadní kryt.

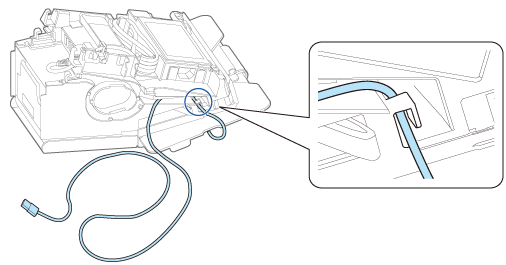

10. Protáhněte kabel skrze háček na boční straně.

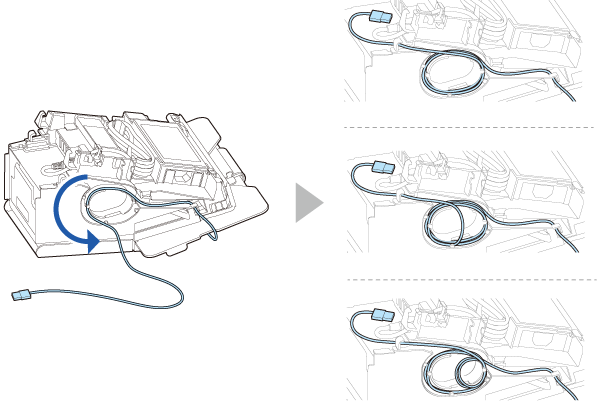

11. Pro úpravu délky kabelu jej smotejte na boční straně tak, jak je uvedeno níže.

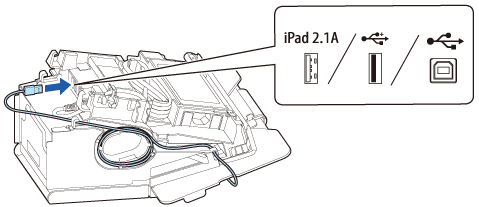

12. Připojte kabel k příslušnému konektoru USB.


Poznámka:

Pokud se váš tablet nemůže připojit prostřednictvím konektoru tiskárny, protáhněte jeho kabel výřezem v tiskárně.
