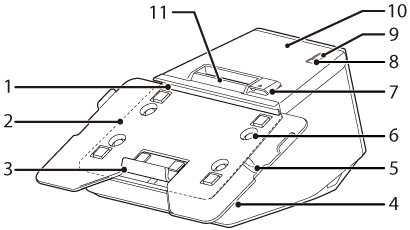

1

Gornji držač za tablet

Drži gornju stranu tableta.

2

Stol za tablet (standardni)

Postavite tablet na ovaj stol.

3

Donji držač za tablet

Drži donju stranu tableta.

4

Sigurnosni utor

Ovdje pričvrstite alat za zaštitu od krađe kao što je žica. Ovaj utor nalazi se na obje strane pisača.

5

Ručica za zaključavanje

Pritisnite ovu ručicu da biste pričvrstili tablet.

6

Vijak

Vijcima se pričvršćuje stol za tablete.

7

Ručica za otvaranje poklopca

Ovom ručicom otvorite poklopac papira u roli.

8

Gumb za uvlačenje

Jednom pritisnite ovaj gumb za uvlačenje papira u roli za jednu liniju. Da biste nastavili s uvlačenjem papira u roli, nastavite s pritiskom ovog gumba.

9

Naponska sklopka

Uključuje/isključuje pisač.

10

Poklopac papira u roli

Ovaj poklopac otvorite prilikom montiranja ili zamjene papira u roli.

11

LED indikator na ploči

LED indikator napajanja: Svijetli prilikom uključivanja pisača.

LED indikator pogreške:
Svijetli: Označava privremenu nedostupnost pisača nakon pogreške (npr. nema papira u roli ili je poklopac papira u roli otvoren).
Trepće: Označava pogrešku, npr. nestanak struje. Kako biste uklonili ovu pogrešku, isključite pisač i ponovo ga uključite.

LED indikator papira: Ako svijetli, znači da nema papira.

LED indikator Wi-Fija:
Svijetli: Označava da je pisač povezan s Wi-Fijem.
Trepće: Označava da je komunikacija trenutačno onemogućena jer IP adresa nije dohvaćena ili zbog drugog razloga.
Isključeno: Označava da pisač nije povezan s Wi-Fijem. Navedeni LED indikator ostaje isključen kada se pisač poveže sa žičanim LAN-om.

LED indikator etherneta:
Svijetli: Označava da je pisač povezan s ethernetom.
Trepće: Označava da je komunikacija trenutačno onemogućena jer IP adresa nije dohvaćena ili zbog drugog razloga.
Isključeno: Označava da pisač nije povezan s ethernetom. Navedeni LED indikator također ostaje isključen kada je pisač povezan s Wi-Fijem.

LED indikator Bluetootha:
Svijetli: Označava da je pisač povezan putem Bluetootha.
Trepće: Označava da pisač čeka uparivanje s drugim uređajem.
Isključeno: Označava da pisač nije povezan putem Bluetootha.
