Montiranje prednjeg tableta

Slijedite postupak u nastavku da biste prednji tablet montirali na pisač.

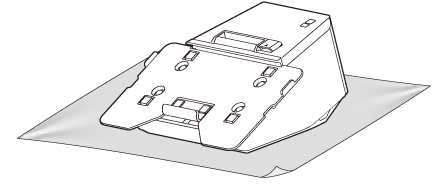

1. Stavite pisač na mekanu krpu ili podložak.



2. Upotrijebite ručicu za zaključavanje da biste produljili donji držač za tablet.

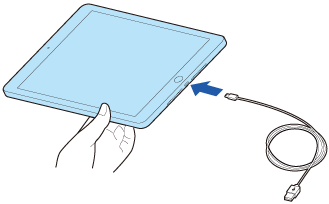

3. Povežite kabel na prednji tablet.



4. Postavite tablet tako da gornji rub dodiruje gornji držač za tablet.



5. Pomaknite donji držač za tablet prema gore da biste tablet postavili u sendvič između dva držača, a zatim ručicom za zaključavanje pričvrstite tablet.


OPREZ:

Ako tablet strši sa stola za tablete, zamijenite stol s velikim.

Zamjena stola za tablet

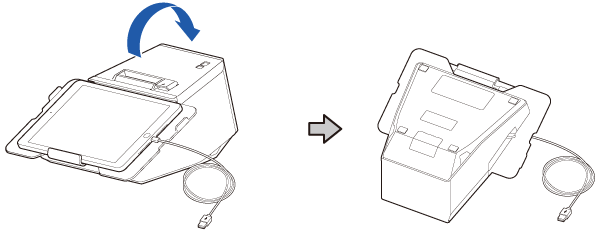

6. Okrenite pisač.

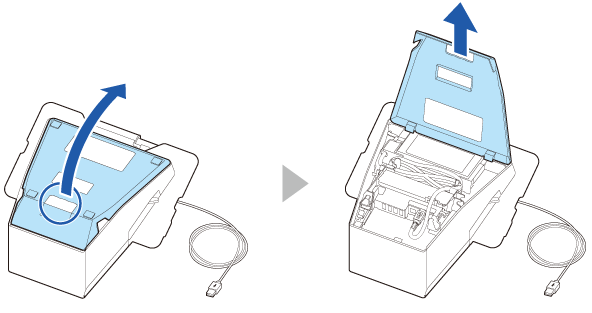

7. Uklonite donji poklopac.



8. Uklonite bočne poklopce.



9. Uklonite stražnji poklopac.

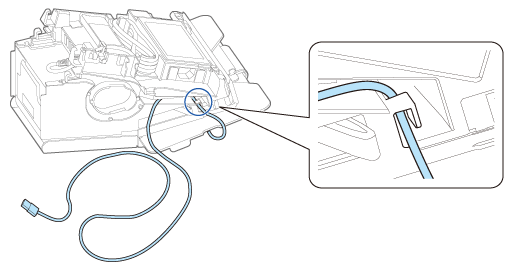

10. Provucite kabel kroz kukicu sa strane.

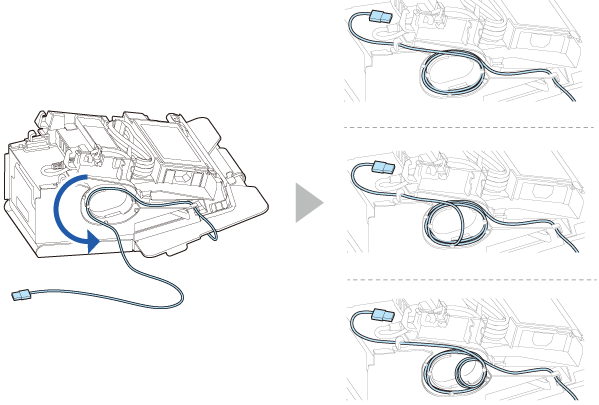

11. Smotajte kabel sa strane, kako je prikazano u nastavku, kako biste podesili duljinu kabela.

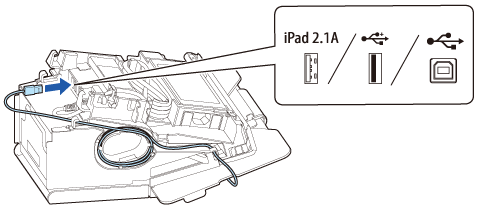

12. Priključite kabel u odgovarajući USB priključak.


Napomena:

Ako povezivanje vašeg tableta na priključak pisača nije dopušteno, izvucite kabel kroz izrez na pisaču.
