Gore > Upotreba dodatnih proizvoda > OT-DM30SL (korisnički prikaz)
OT-DM30SL (korisnički prikaz)
OT-DM30SL namjenski je zaslon za korisnike za ovaj pisač TM-m30II-SL. U ovom odjeljku navodi se kako instalirati i upotrebljavati OT-DM30SL.
Napomena:Funkcije prikaza OT-DM30SL iste su kao za DM-D70. Za detalje o funkcijama prikaza pogledajte korisnički priručnik za DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montiranje zaslona OT-DM30SL
Slijedite postupak u nastavku da biste zaslon OT-DM30SL montirali na pisač.
-
Isključite pisač.
-
Iskopčajte AC kabel iz strujne utičnice.
-

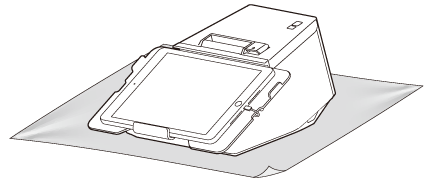

Stavite pisač na mekanu krpu ili podložak.
-

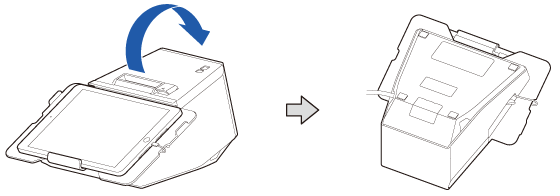

Okrenite pisač.
-

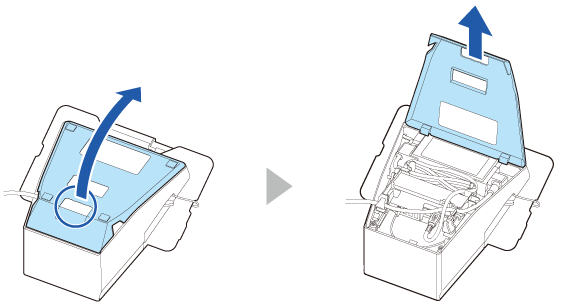

Uklonite donji poklopac.
-
Uklonite bočne poklopce.
-
Uklonite stražnji poklopac.
-
Pričvrstite zaslon OT-DM30SL tako da utaknete kuku u rupu u pisaču, a zatim ga učvrstite vijcima.
-
Spojite USB kabel na USB priključak, a zatim višak kabela spremite u prostor unutar zaslona OT-DM30SL.
-
Pričvrstite bočne poklopce.
-
Pričvrstite donji poklopac.

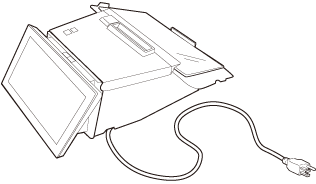

Sada je montaža zaslona OT-DM30SL na pisač gotova.
Podešavanje svjetline zaslona
Svjetlinu zaslona možete podesiti pritiskom na tipke za povećanje/smanjenje svjetline. Postoje četiri razine svjetline. Prema zadanim postavkama postavljeno je na najsvjetliju postavku.
Čišćenje vanjskog kućišta
Pri čišćenju vanjske površine korisničkog zaslona, prvo isključite pisač, a zatim obrišite prljavštinu suhom krpom ili krpom blago namočenom vodom.
OPREZ:-
Za čišćenje uređaja nikada nemojte koristiti alkohol, benzin, razrjeđivač ili slična otapala. Time biste mogli oštetiti dijelove od plastike i gume.
-
Prejakim trljanjem LCD zaslona pomoću suhe krpe možete ogrebati njegovu površinu.
Specifikacije proizvoda
|
Veličina zaslona |
7 inča (800 x 480 piksela) |
|
|
Vrsta zaslona |
TFT LCD (16,2 milijuna boja) |
|
|
Napajanje |
Napajanje USB sabirnice |
|
|
Struja potrošnje |
U radu |
0,5 A (maks.) |
|
Temperatura/vlažnost |
U radu |
5 do 45 °C {41 do 113 °F}, 10 do 90 %RH, bez kondenzacije |
|
Skladištenje |
-10 do 50 °C {14 do 122 °F}, 10 do 90 %RH, bez kondenzacije |
|
|
Nadmorska visina |
3000 m ili manje |
|
|
Dimenzije |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (Š x D x V) |
|
|
Težina |
Približno 0,58 kg {1,28 lb} |
|
Napomena:Funkcije prikaza OT-DM30SL iste su kao za DM-D70. Za detalje o funkcijama prikaza pogledajte korisnički priručnik za DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
UPOZORENJE
Ovo je proizvod klase A. U kućnom okruženju ovaj proizvod može stvoriti radio smetnje i u tom slučaju bit će potrebno poduzeti odgovarajuće mjere.
Ograničenje upotrebe
Ako uređaj koristite za primjene koje zahtijevaju visoku razinu pouzdanosti/sigurnosti (npr. prijevozna vozila za potrebe zrakoplovnog, željezničkog, pomorskog, cestovnog itd. prometa; uređaji za sprečavanje katastrofa; razni sigurnosni uređaji itd.; ili funkcionalni/precizni uređaji itd.), uređaj biste trebali koristiti tek nakon dodavanja osigurača i redundantnih jedinica kako biste osigurali sigurnost i pouzdanost čitavog sustava. Budući da proizvod nije dizajniran za primjene koje zahtijevaju visoku razinu pouzdanosti/sigurnosti (npr. zrakoplovna oprema, glavna komunikacijska oprema, oprema za kontrolu nuklearnih postrojenja ili medicinska oprema u sklopu izravnog pružanja zdravstvenih usluga itd.), napravite temeljitu procjenu i poslužite se vlastitom prosudbom po pitanju prikladnosti uređaja za takve potrebe.
