OT-DM30SL (klienta displejs)
OT-DM30SL ir tieši šim TM-m30II-SL printerim izstrādāts klienta displejs. Šajā sadaļā paskaidrots, kā uzstādīt un izmantot OT-DM30SL displeju.
Piezīme:OT-DM30SL displejam ir tādas pašas funkcijas kā DM-D70 modelim. Plašāku informāciju par displeja funkcijām skatiet DM-D70 lietotāja rokasgrāmatā.
https://support.epson.net/publist/bsredirect.php?code=m001340

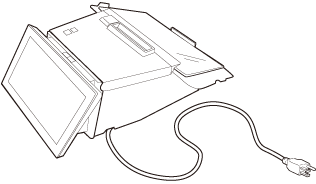

OT-DM30SL uzstādīšana
Lai uzstādītu printerim OT-DM30SL displeju, veiciet tālāk norādītās darbības.
-
Izslēdziet printeri.
-
Atvienojiet maiņstrāvas kabeli no strāvas kontaktligzdas.
-
Novietojiet printeri uz mīkstas drānas vai mīksta materiāla.
-

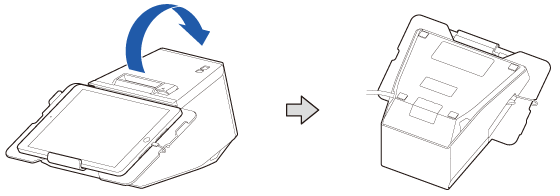

Apgrieziet printeri.
-

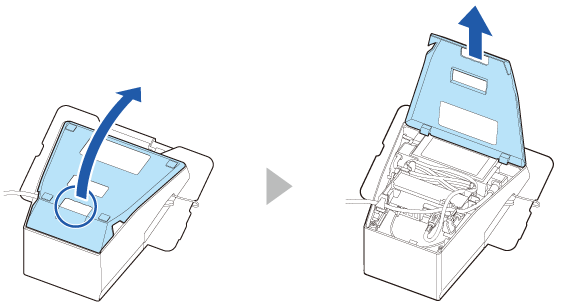

Noņemiet apakšējo pārsegu.
-
Noņemiet sānu pārsegus.
-
Noņemiet aizmugurējo pārsegu.
-
Pievienojiet OT-DM30SL displeju, savietojot tā āķi ar atveri printerī, pēc tam nofiksējiet displeju ar skrūvēm.
-
Pieslēdziet USB kabeli pie USB savienotāja, pēc tam ievietojiet lieko kabeļa garumu attiecīgajā OT-DM30SL displeja nodalījumā.
-
Uzlieciet sānu pārsegus.
-
Uzlieciet apakšējo pārsegu.
Tagad OT-DM30SL displeja uzstādīšana pie printera ir pabeigta.
Displeja spilgtuma pielāgošana
Displeja spilgtumu var pielāgot, spiežot spilgtuma palielināšanas/samazināšanas pogas. Pieejamas četras spilgtuma pakāpes. Displejam pēc noklusējuma ir iestatīts lielākais spilgtuma iestatījums.
Ārējā korpusa tīrīšana
Pirms tīrāt klienta displeja ārējo virsmu, gādājiet, lai printeris būtu izslēgts; noslaukiet netīrumus ar sausu drānu vai ūdenī viegli samitrinātu drānu.
UZMANĪBU:-
Produkta tīrīšanai nekad nelietojiet spirtu, benzīnu, atšķaidītāju vai citus līdzīgus šķīdinātājus. Tas var sabojāt vai salauzt plastmasas un gumijas detaļas.
-
LCD ekrāna berzēšana ar pārāk lielu spēku, lietojot sausu drāniņu, var saskrāpēt virsmu.
Izstrādājuma tehniskie dati
|
Displeja izmērs |
7 collas (800 x 480 pikseļi) |
|
|
Displeja veids |
TFT LCD (16,2 miljoni krāsu) |
|
|
Strāva |
USB kopnes barošana |
|
|
Strāvas patēriņš |
Darbībā |
0,5 A (maks.) |
|
Temperatūra/mitrums |
Darbībā |
No 5 līdz 45 °C {no 41 līdz 113 °F}, no 10 līdz 90 % relatīvā mitruma, bez kondensācijas |
|
Uzglabājot |
No -10 līdz 50 °C {no 14 līdz 122 °F}, no 10 līdz 90 % relatīvā mitruma, bez kondensācijas |
|
|
Augstums virs jūras līmeņa |
3000 m vai mazāk |
|
|
Izmēri |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1 collas} (P x D x A) |
|
|
Svars |
Aptuveni 0,58 kg {1,28 mārciņas} |
|
Piezīme:OT-DM30SL displejam ir tādas pašas funkcijas kā DM-D70 modelim. Plašāku informāciju par displeja funkcijām skatiet DM-D70 lietotāja rokasgrāmatā.
https://support.epson.net/publist/bsredirect.php?code=m001340
BRĪDINĀJUMS
Šis ir A klases produkts. Mājas apstākļos šis produkts var radīt radio interferenci, šādā gadījumā lietotājam atbilstīgi jārīkojas.
Lietošanas ierobežojumi
Ja šo izstrādājumu paredzēts lietots situācijās, kurās nepieciešama augsta uzticamība/drošība, piemēram, transportēšanas ierīces saistībā ar aviāciju, dzelzceļu, jūrniecību, automobiļiem utt., katastrofu novēršanas ierīces, dažādas drošības ierīces utt., vai funkcionālās/precizitātes ierīces utt., pirms izstrādājuma lietošanas apsveriet, vai sistēmas konstrukcijā ir ietverti nepieciešamie drošības un redundances risinājumi, lai uzturētu drošību un kopējo sistēmas uzticamību. Ņemot vērā, ka šis izstrādājums nav paredzēts izmantošanai pielietojumiem, kur nepieciešama īpaši augsta uzticamība/drošība, piemēram, kosmiskās aviācijas aprīkojums, galvenās sakaru iekārtas, kodolenerģētikas vadības iekārtas vai medicīnas iekārtas, kas ir saistītas ar tiešo medicīnisko aprūpi utt., ieteicams rūpīgi izvērtēt šī izstrādājuma atbilstību.
