各部の名称と働き

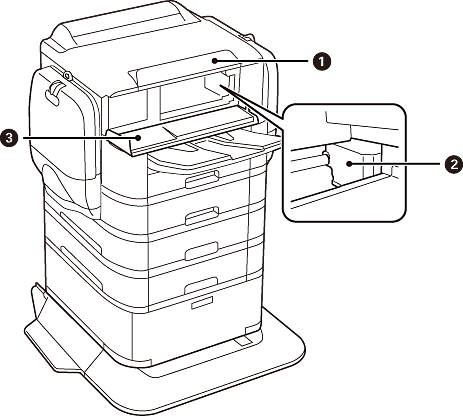

インクケース (P1, P2)

インクパックをセットします。

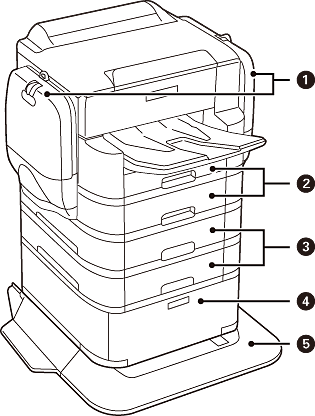

用紙カセット1, 用紙カセット2 (C1, C2)

印刷用紙をセットします。

用紙カセット3, 用紙カセット4 (C3, C4)

印刷用紙をセットします（取り付け契約された場合のみ）。

キャビネット

印刷用紙や消耗品などが収納できます（取り付け契約された場合のみ）。

転倒防止脚

プリンターが倒れないように支えます。

プリンターを動かすときは、前方のカバーを外して、キャビネットのロックを解除してください。

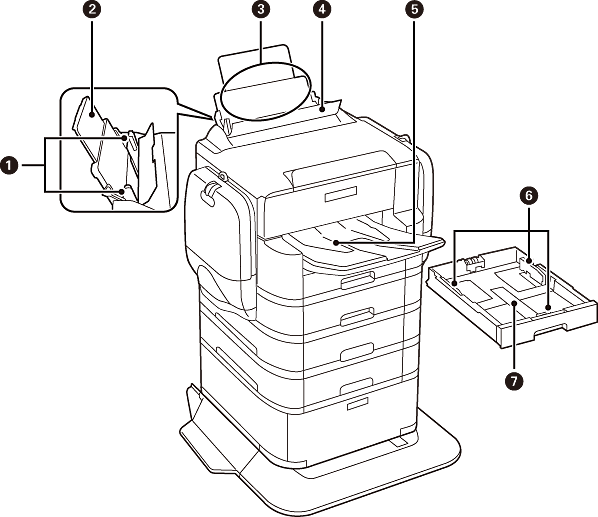

用紙ガイド

用紙をまっすぐ給紙するためのガイドです。用紙の側面に合わせてください。

用紙サポート

セットした印刷用紙を支えます。

背面MPトレイ (B1)

印刷用紙をセットします。

給紙口カバー

内部に異物が入ることを防ぎます。通常は閉めておいてください。

排紙トレイ

印刷された用紙を保持します。

用紙ガイド

用紙をまっすぐ給紙するためのガイドです。用紙の側面に合わせてください。

用紙カセット

印刷用紙をセットします。

操作パネル

プリンターを操作するときに使います。

プリントヘッド（ノズル）

インクを吐出します。

前面カバー (A)

内部に詰まった用紙を取り除くときに開けます。
重要

１.０～２.０のUSBケーブルを使用するときは、挿入する向きにご注意ください。プリンターを損傷するおそれがあります。

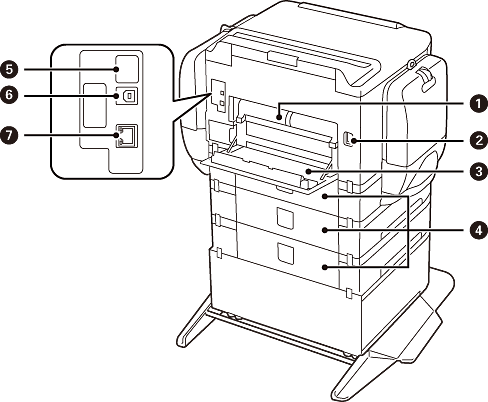

背面ユニット (D2)

詰まった用紙を取り除くときに取り外します。

電源コネクター

電源コードを接続します。

背面カバー (D1)

メンテナンスボックスや給紙ローラーの交換、詰まった用紙を取り除くときに開けます。

背面カバー (E)

給紙ローラーの交換や詰まった用紙を取り除くときに開けます。

サービス用ポート

通常は使用しません。 シールを剥がさないでください。

USBポート

USBポート

LANポート

LANケーブルを接続します。
操作パネル
