Nom et fonction des pièces
|
|

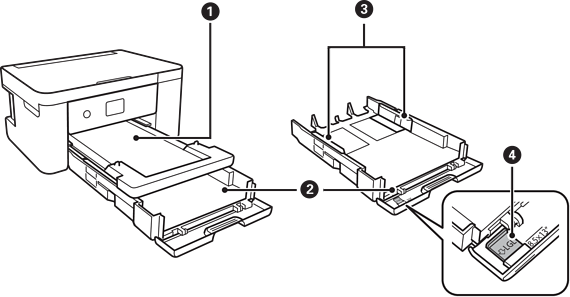

Bac de sortie |
Contient le papier éjecté. |
|
|
Bac papier |
Charge le papier. |
|
|
Guides latéraux |
Permet d’insérer le papier droit dans l’imprimante. Faites glisser les guides latéraux contre les bords du papier. |
|
|
Guide de papier Légal |
Glissez-le vers l’extérieur pour charger du papier au format Légal. |
|
|

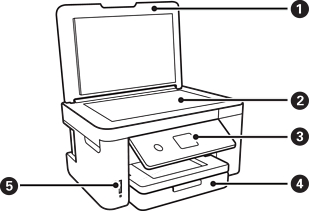

Couvercle de documents |
Bloque la lumière externe pendant la numérisation. |
|
|
Vitre du scanner |
Placez les documents originaux. |
|
|
Panneau de commande |
Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impressions. |
|
|
Couvercle avant |
À ouvrir pour charger du papier dans le bac papier. |
|
|
Emplacement pour carte mémoire |
Permet d’insérer une carte mémoire. |
|
|

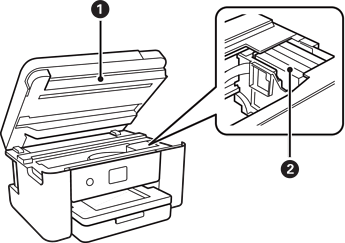

Scanner |
Permet de numériser les documents originaux mis en place. Ouvrez-le pour remplacer les cartouches d’encre ou retirer le papier coincé dans l’imprimante. Ce module doit normalement être maintenu fermé. |
|
|
Porte-cartouche |
Installez les cartouches d’encre. L’encre est éjectée par les buses de la tête d’impression situées en dessous. |
|
|

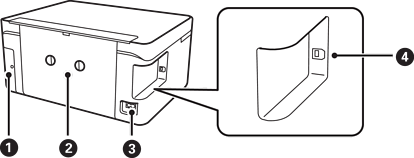

Capot du boîtier de maintenance |
Retirez lors du remplacement du boîtier de maintenance. Le boîtier de maintenance est un conteneur qui recueille très peu d’excès d’encre durant le nettoyage ou l’impression. |
|
|
Couvercle arrière |
Retirez-le pour dégager le papier coincé. |
|
|
Prise CA |
Permet de connecter le cordon d’alimentation. |
|
|
Port USB |
Permet de connecter un câble USB pour la connexion à un ordinateur. |
