Příprava na připevnění předního tabletu

Na připevnění předního tabletu na tiskárnu se připravte podle následujících kroků.

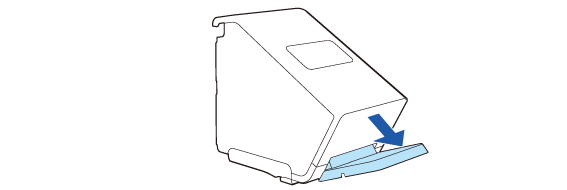

1. Zvedněte držák předního tabletu.

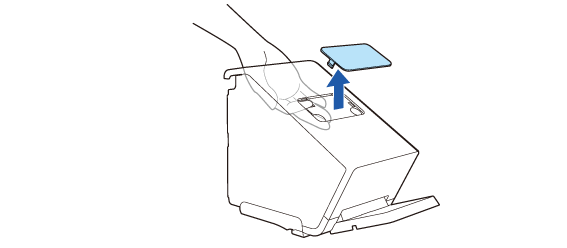

2. Sejměte kryt části se zadním displejem.

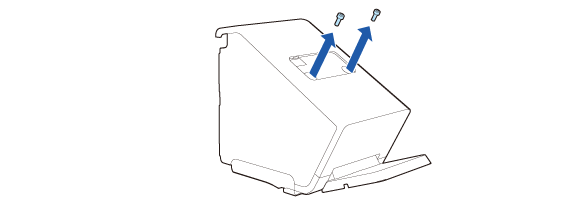

3. Odšroubujte oba šrouby.

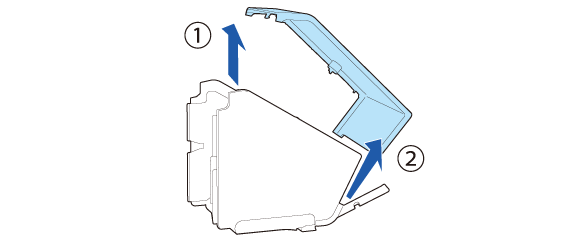

4. Sejměte zadní kryt.

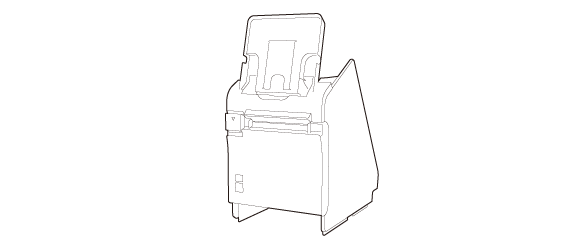

5. Postavte tiskárnu.

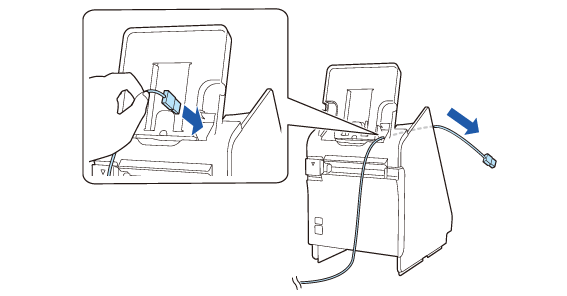

6. Protáhněte kabel tabletu skrze tiskárnu.

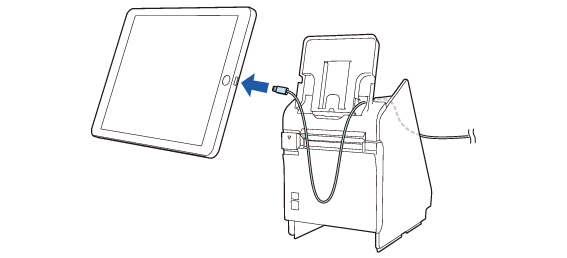

7. Připojte kabel k přednímu tabletu.

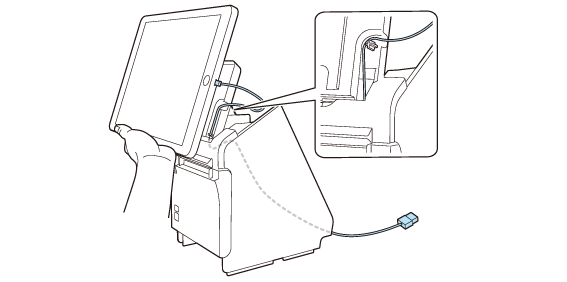

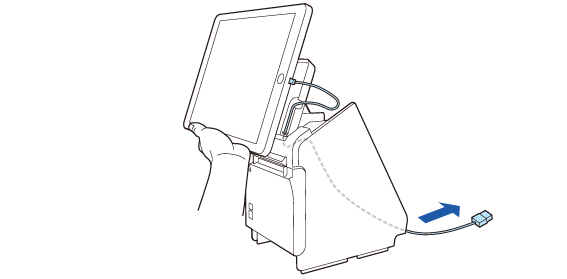

8. Tablet přidržujte rukou, upravte délku kabelu vystupujícího z tiskárny. Zajistěte, aby byl kabel dostatečně dlouhý, abyste jej neohýbali do ostrých úhlů.



9. Kabel veďte podél úchytky.

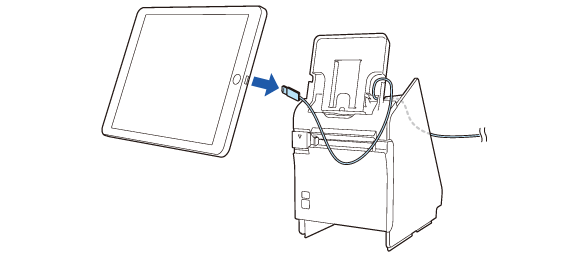

10. Odpojte kabel od tabletu.

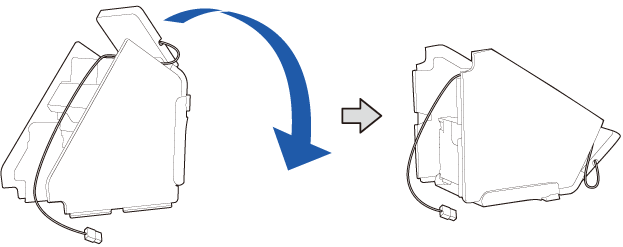

11. Tiskárnu položte.

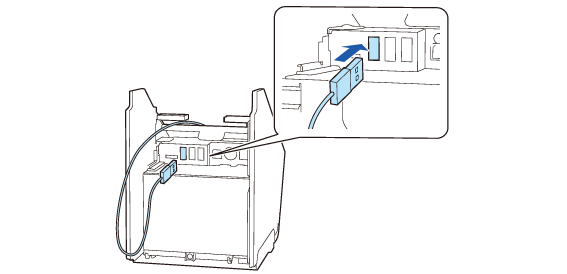

12. Připojte kabel ke konektoru USB (USB-A – nabíjení zařízení).


VÝSTRAHA:

• Na odkazu níže najdete informace o tabletech, které lze připojit ke konektoru USB (USB-A – nabíjení zařízení).
  Na tiskárnu lze připevnit tablety

• Pokud se váš tablet nemůže připojit prostřednictvím konektoru tiskárny, protáhněte jeho kabel výřezem v tiskárně.
  Nasazení dolního krytu

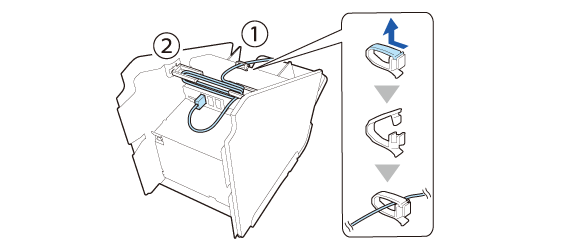

13. Protáhněte kabel středem kabelové svorky a poté jej protáhněte svorkami na obou stranách.

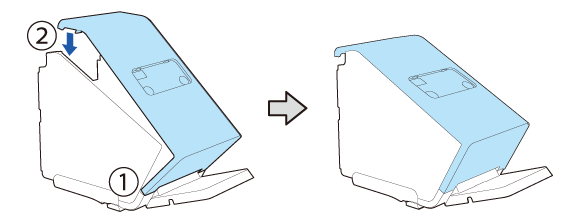

14. Připevněte zadní kryt.

Při připevňování zadního displeje si projděte pokyny v kapitole Připevnění zadního displeje.

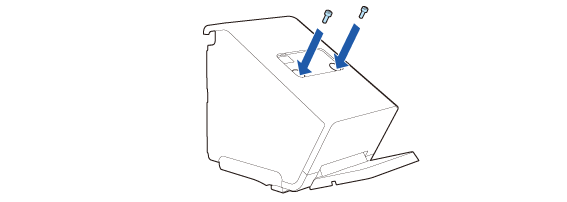

15. Zajistěte kryt oběma šrouby.

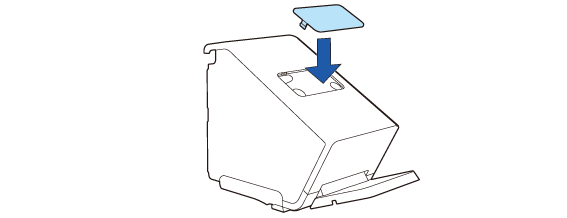

16. Připevněte kryt části se zadním displejem.

Viz kapitolu Nasazení dolního krytu.
