Orientace displeje DM-D70

Displej DM-D70 lze namontovat k tiskárně jako zadní displej jak v orientaci na šířku, tak na výšku. Displeje DM-D70 namontujte do takové orientace, kterou podporuje váš aplikační software.

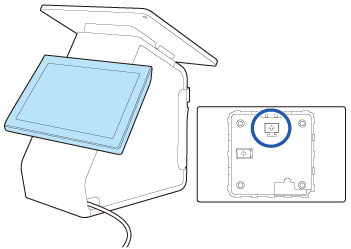

Orientace na šířku

Namontujte displej DM-D70 tak, aby jeho orientace odpovídala značce na jeho zadní straně.

Orientace na výšku

Vzhledem k vlastnostem displeje DM-D70 může být obrazovka tmavší v závislosti na úhlu, ze kterého na ni hledíte. Zvolte jednu z následujících metod instalace, normální nebo vzhůru nohama, podle úhlu, při jakém na displej hledíte.

Orientace displeje musí být taková, aby odpovídala značce na jeho zadní straně.

Normální	Vzhůru nohama
Obrazovka vypadá světlejší, když na ni hledíte zleva, a naopak tmavší, když hledíte zprava.	Obrazovka vypadá světlejší, když na ni hledíte zprava, a naopak tmavší, když hledíte zleva. Jestliže namontujete displej DM-D70 tímto způsobem, přetočte jeho orientaci svisle pomocí pomocných nástrojů DM-D70 Utility, TM-m30II Utility nebo TM Utility.

Postup získání a používání pomocných nástrojů

Postup získání

Stáhněte některý z pomocných nástrojů z webové stránky dle obrázku níže.

Pro zákazníky v Severní Americe: www.epson.com/support/

Pro zákazníky v ostatních zemích: https://epson.sn

• DM-D70 Utility (pro Windows)

• TM-m30II Utility Ver.1.20 nebo novější (pro Windows)

• TM Utility Ver.3.18.0 nebo novější (pro Android/iOS)

Postup používání

Spusťte nástroj a změňte [Nastavení zobrazení] - [Směr zobrazení] na [Vzhůru nohama], čímž se obrazovka svisle přetočí.

Demontáž displeje DM-D70

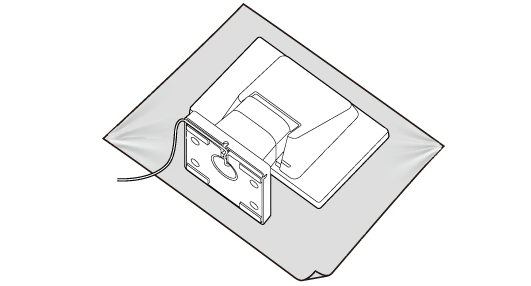

1. Položte produkt stranou s obrazovkou dolů na měkký hadřík nebo podobnou podložku.

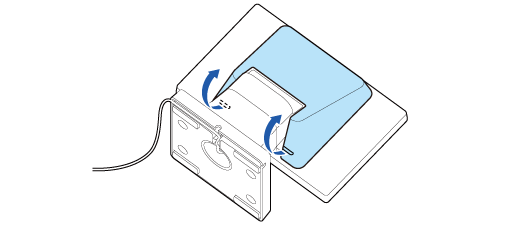

2. Sejměte zadní kryt.

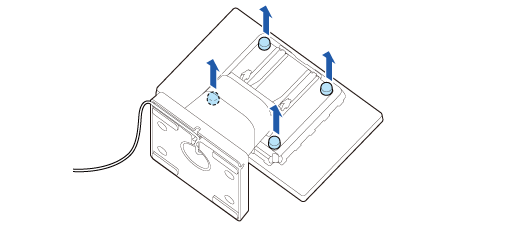

3. Odšroubujte čtyři šrouby.

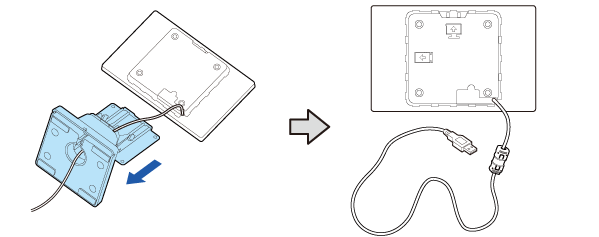

4. Odejměte stojánek a vytáhněte z něj kabel USB.

Poznámka:

Když je displej DM-D70 namontován v orientaci na výšku

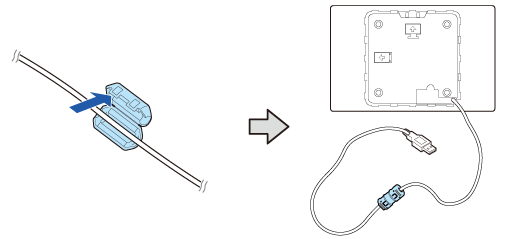

Ke kabelu USB displeje DM-D70 bylo připojeno feritové jádro. Když je displej DM-D70 namontován v orientaci na výšku, feritové jádro nelze uložit dovnitř tiskárny, není-li poloha feritového jádra změněna. Chcete-li uložit feritové jádro dovnitř do tiskárny, posuňte jej nejprve do středu kabelu USB.

VÝSTRAHA:

Neodstraňujte feritové jádro z kabelu USB. Budete-li používat displej DM-D70 bez feritového jádra, může dojít k poškození displeje DM-D70 vlivem elektrického rušení.

Montáž displeje DM-D70 na tiskárnu

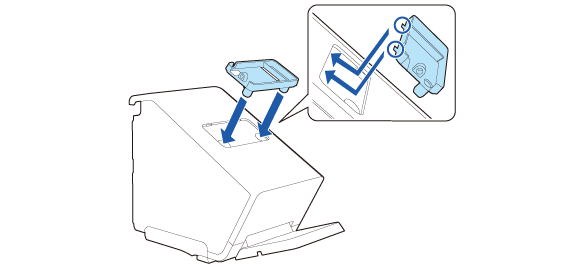

1. Připevněte držák zadního displeje.

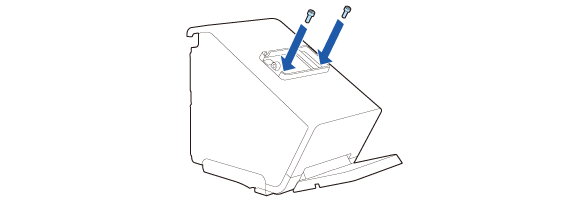

2. Zajistěte držák oběma šrouby.

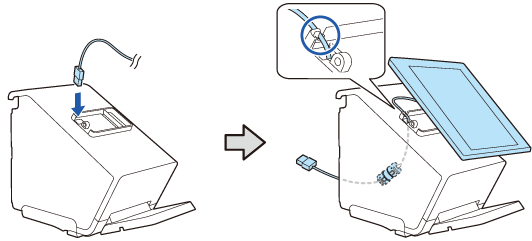

3. Protáhněte kabel displeje DM-D70 skrze tiskárnu.

Vložte feritové jádro do tiskárny.

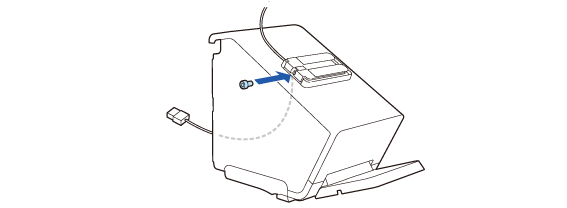

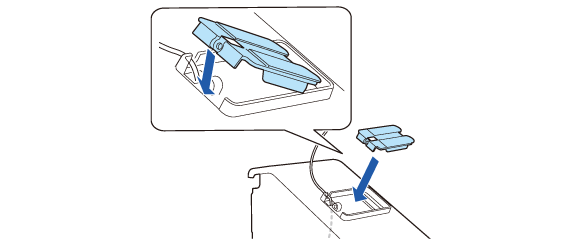

4. Připevněte nástavec na zadní displej.



5. Zajistěte jej pomocí dodaného šroubu.

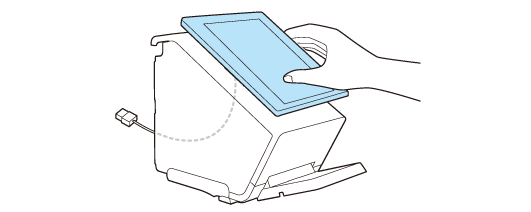

6. Umístěte displej DM-D70 do nástavce, abyste zkontrolovali, jak doléhá.

• Informace o orientaci displeje DM-D70 viz následující odkaz.

  Orientace displeje DM-D70

• Umístěte displej DM-D70 horizontálně.

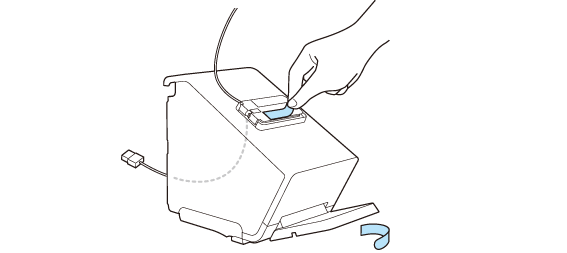

7. Sejměte oba krycí proužky.

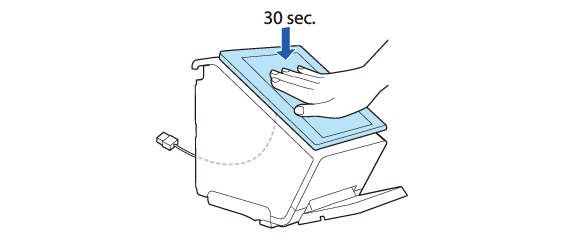

8. Umístěte displej DM-D70 na nástavec a poté pevně zatlačte po dobu přibližně 30 sekund.

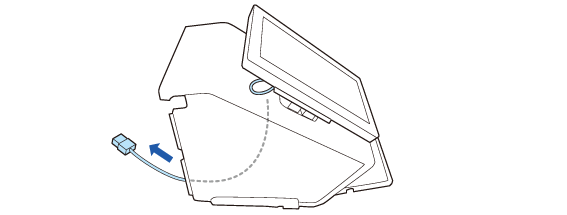

9. Upravte délku kabelu vystupujícího z tiskárny. Zajistěte, aby byl kabel dostatečně dlouhý, abyste jej neohýbali do ostrých úhlů.

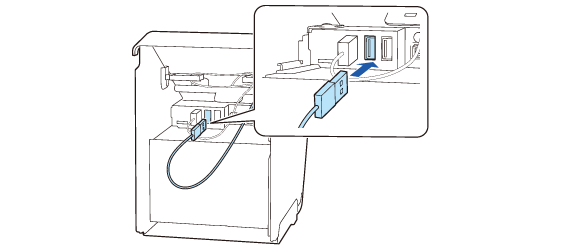

10. Připojte kabel USB ke konektoru USB-A.


VÝSTRAHA:

Nepřipojujte ke konektoru pro nabíjení zařízení USB-A (iPad 2.1A). Tento konektor nelze používat pro displej DM-D70.

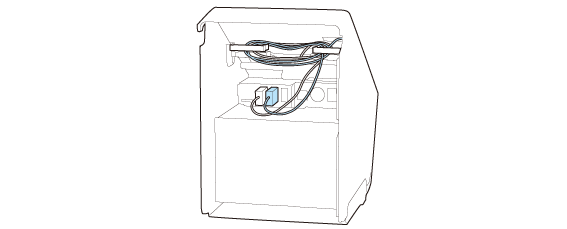

11. Přebytečnou část kabelu namotejte mezi svorky na obou stranách.
