Preparativos para el montaje de la tableta delantera

Siga el siguiente procedimiento que se muestra a continuación para realizar los preparativos para montar la tableta delantera en la impresora.

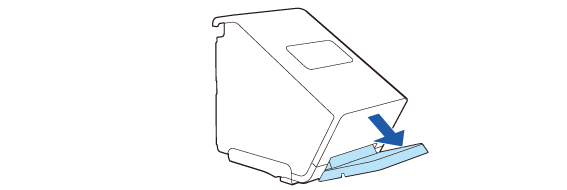

1. Levante la pieza de sujeción de la tableta delantera.



2. Retire la cubierta de la sección de la pantalla trasera.

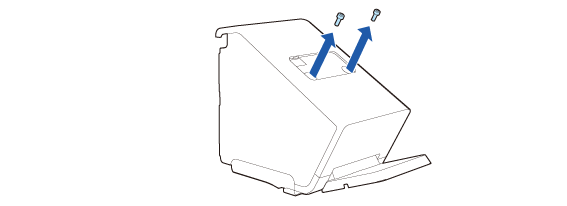

3. Retire los dos tornillos.

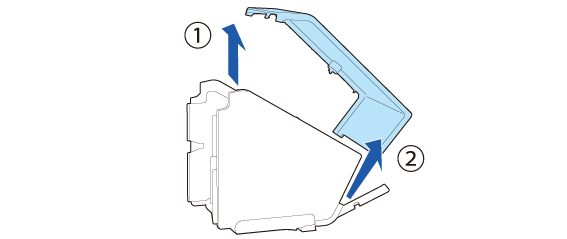

4. Retire la cubierta trasera.

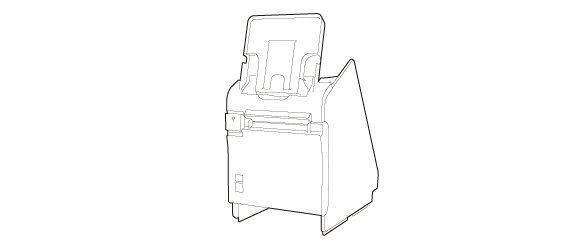

5. Coloque la impresora sobre el lateral trasero.

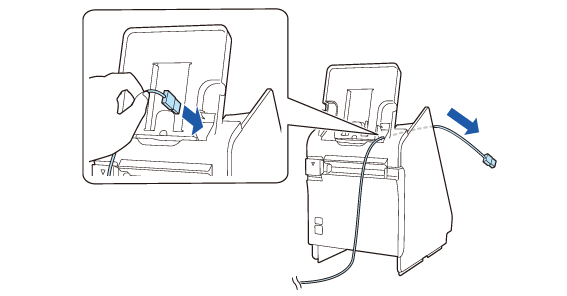

6. Pase el cable de la tableta a través de la impresora.

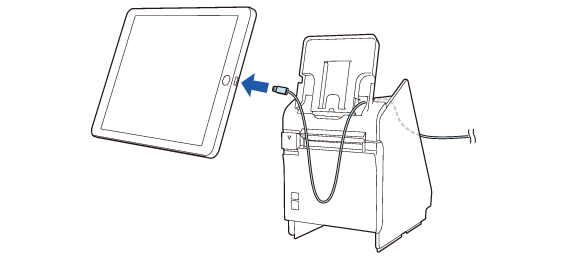

7. Conecte el cable a la tableta delantera.

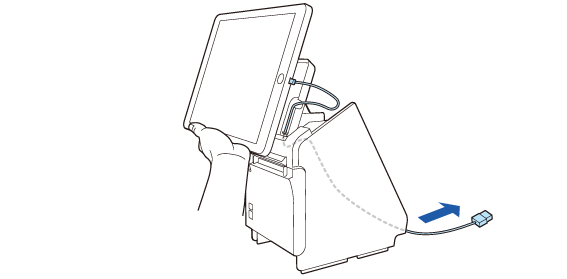

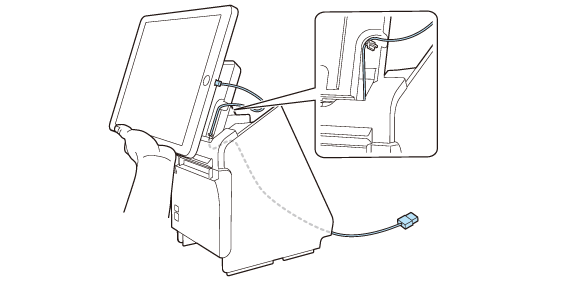

8. Ajuste la longitud del cable que sale de la impresora mientras sujeta la tableta con la mano. Asegúrese de que la longitud del cable sea suficiente para evitar que se doble en un ángulo agudo.



9. Haga pasar el cable por la lengüeta.

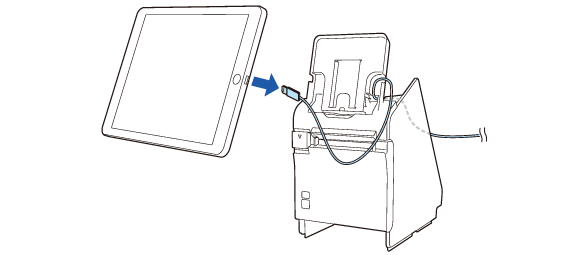

10. Desconecte el cable de la tableta.

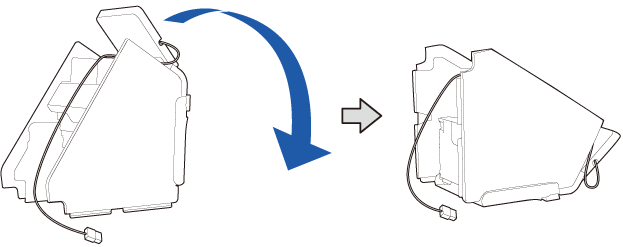

11. Coloque la impresora sobre el lateral.

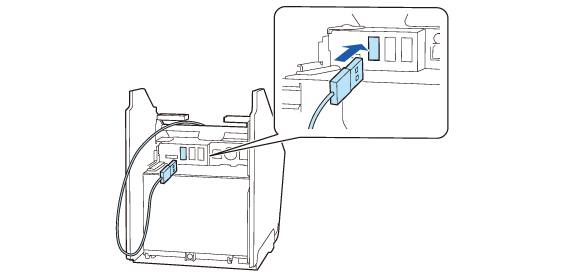

12. Conecte el cable al conector USB (USB-A - Carga de dispositivos).


PRECAUCIÓN:

• Consulte el enlace siguiente para obtener información sobre las tabletas que se pueden conectar al conector USB (USB-A - Carga de dispositivos).
  Tabletas que se pueden mostrar en la impresora

• Si no se permite que la tableta se conecte al conector de la impresora, saque su cable a través del recorte de la impresora.
  Acoplamiento de la cubierta inferior

13. Pasa el cable por la abrazadera central y luego por las abrazaderas de ambos lados.

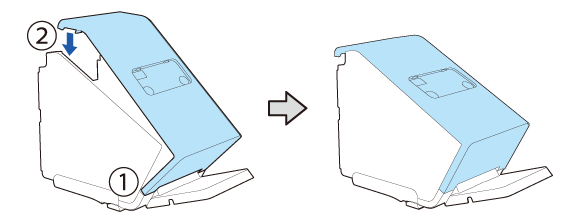

14. Acople la cubierta trasera.

Cuando monte una pantalla trasera, vaya a Montaje de la pantalla trasera.

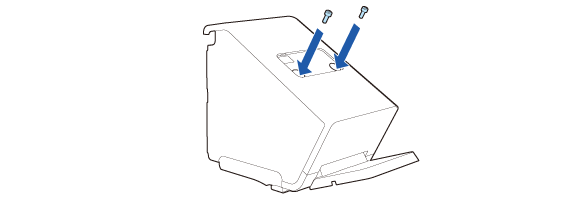

15. Fije la cubierta con los dos tornillos.

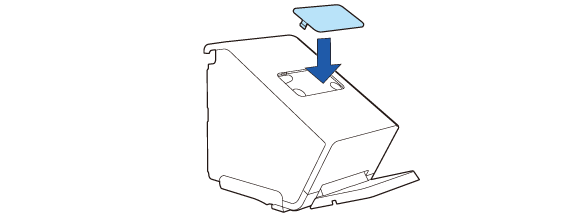

16. Acople la cubierta de la sección de la pantalla trasera.

Vaya a Acoplamiento de la cubierta inferior.
