Montaje de la pantalla trasera

Siga el procedimiento que se indica a continuación para montar la pantalla trasera en la impresora.

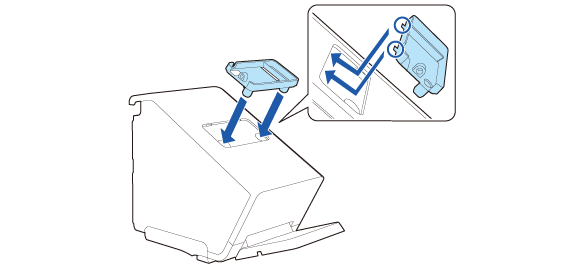

1. Acople el accesorio para la pantalla trasera.

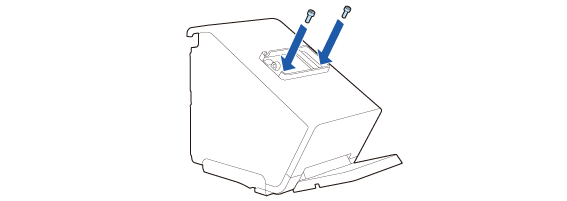

2. Fije el accesorio con los dos tornillos.

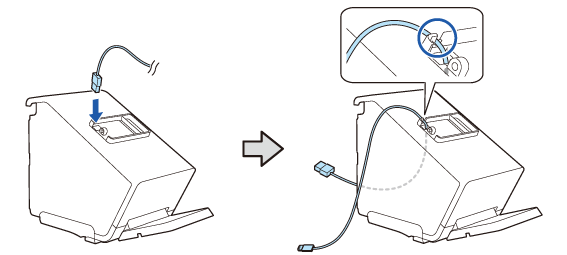

3. Pase el cable de la pantalla a través de la impresora.

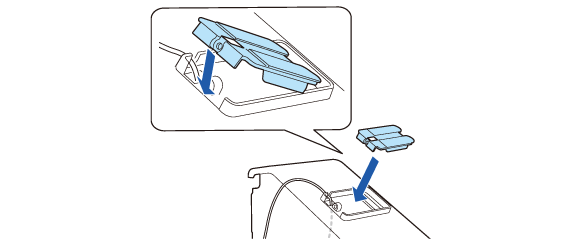

4. Acople la fijación de la pantalla trasera.

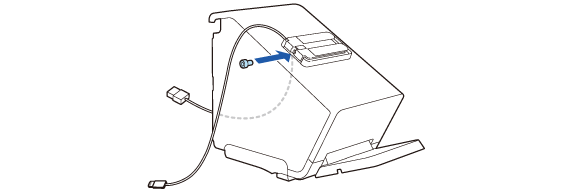

5. Fíjela con el tornillo que se incluye.

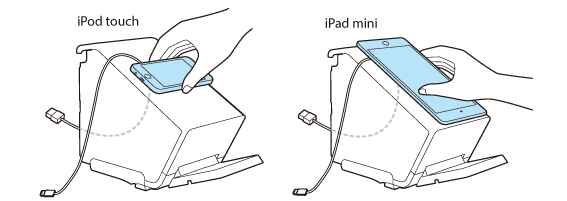

6. Coloque la pantalla en la fijación para comprobar la posición de pegado.

• Coloque la pantalla horizontalmente.

• Para iPod touch, oriente el lado de su conector hacia el lado de atornillado.

• Para iPad mini, oriente el lado de su conector hacia la parte inferior de la impresora.



7. Retire las dos hojas protectoras.

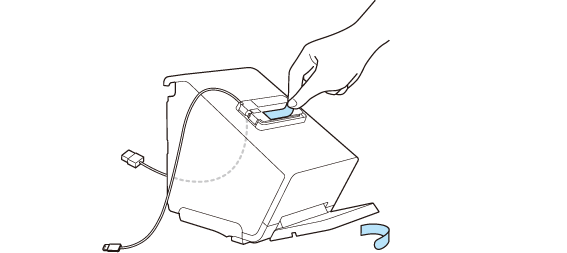

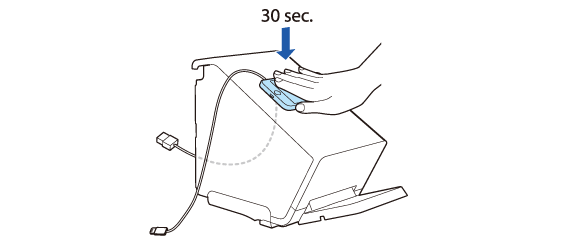

8. Coloque el dispositivo en la fijación y, a continuación, presione firmemente durante unos 30 segundos.

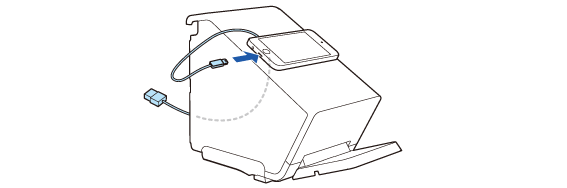

9. Conecte el cable al dispositivo.



10. Ajuste la longitud del cable que sale de la impresora. Asegúrese de que la longitud del cable sea suficiente para evitar que se doble en un ángulo agudo.

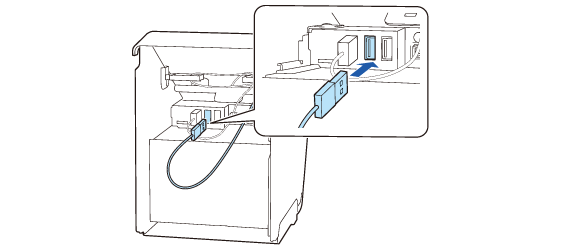

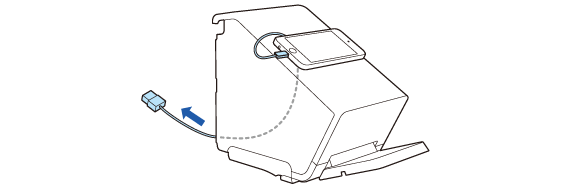

11. Conecte el cable al conector USB-A.


PRECAUCIÓN:

• Consulte el enlace siguiente para obtener información sobre las pantallas que se pueden conectar al conector USB-A.
  Tabletas que se pueden mostrar en la impresora

• Si no se permite que el dispositivo se conecte al conector de la impresora, saque su cable a través del recorte de la impresora.
  Acoplamiento de la cubierta inferior

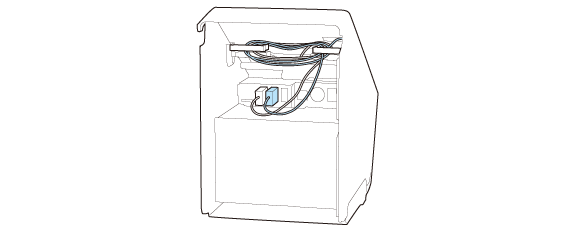

12. Haga un manojo con el cable sobrante haciéndolo pasar por las abrazaderas de ambos lados.
