Orientación de la unidad DM-D70

La unidad DM-D70 se puede montar en la impresora como pantalla trasera en orientación horizontal o vertical. Monte la unidad DM-D70 en una de las orientaciones que pueda utilizar su software de aplicación.

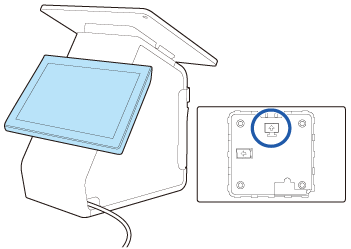

Orientación horizontal

Monte la unidad DM-D70 haciendo coincidir su orientación con la marca indicada en su parte trasera.

Orientación vertical

Por las características de la unidad DM-D70, la pantalla puede verse oscura según el ángulo desde el que se mire. Elija uno de los dos siguientes métodos de instalación: Normal o Al revés, según el ángulo con el que se vea la pantalla en la realidad.

Asegúrese de que la orientación de la pantalla coincida con la marca indicada en su parte trasera.

Normal	Al revés
La pantalla se ve clara cuando se mira desde el lado izquierdo y se ve oscura cuando se mira desde el lado derecho.	La pantalla se ve clara cuando se mira desde el lado derecho y se ve oscura cuando se mira desde el lado izquierdo. Si se monta la unidad DM-D70 de esta forma, voltee la orientación de la pantalla verticalmente utilizando DM-D70 Utility, TM-m30II Utility o TM Utility.

Cómo obtener y utilizar la utilidad

Cómo obtenerla

Descargue una de las siguientes utilidades del sitio web indicado a continuación.

Para los clientes de América del Norte www.epson.com/support/

Para los clientes de otros países https://epson.sn

• DM-D70 Utility (para Windows)

• TM-m30II Utility Ver.1.20 o posterior (para Windows)

• TM Utility Ver.3.18.0 o posterior (para Android/iOS)

Cómo utilizarla

Inicie la utilidad y cambie [Configuración de la pantalla] - [Dirección de visualización] a [Al revés] para voltear la pantalla verticalmente.

Desmontaje de la unidad DM-D70

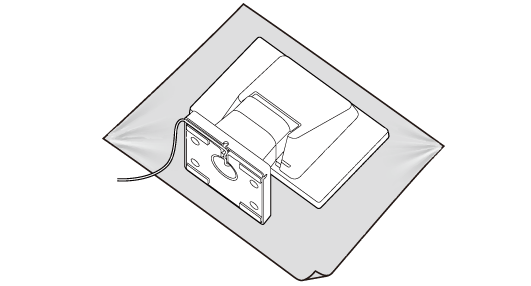

1. Coloque la pantalla del producto boca abajo sobre un paño suave o similar.



2. Retire la cubierta trasera.

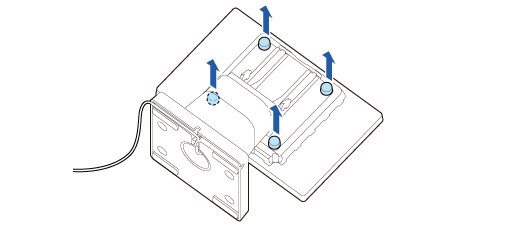

3. Retire los cuatro tornillos.

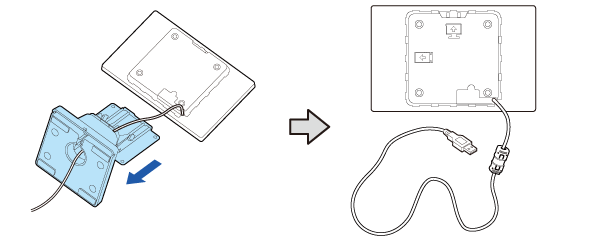

4. Retire la base y luego saque el cable USB de la base.

Nota:

Al montar la unidad DM-D70 en orientación vertical

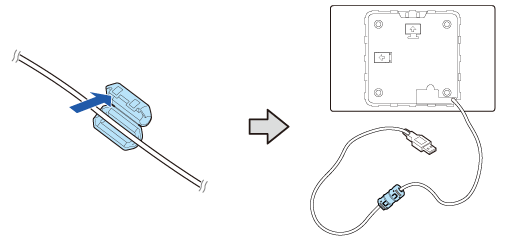

Hay conectado un núcleo de ferrita al cable USB de la unidad DM-D70. Si se monta la unidad DM-D70 en orientación vertical, el núcleo de ferrita no podrá guardarse dentro de la impresora a menos que se cambie la posición del núcleo de ferrita. Si desea guardar el núcleo de ferrita dentro de la impresora, desplácelo antes al centro del cable USB.

PRECAUCIÓN:

No retire el núcleo de ferrita del cable USB. Si usa la unidad DM-D70 sin el núcleo de ferrita, la unidad DM-D70 puede funcionar mal debido al ruido eléctrico.

Montaje de la unidad DM-D70 en la impresora

1. Acople el accesorio para la pantalla trasera.



2. Fije el accesorio con los dos tornillos.



3. Pase el cable de la unidad DM-D70 a través de la impresora.

Ponga el núcleo de ferrita dentro de la impresora.

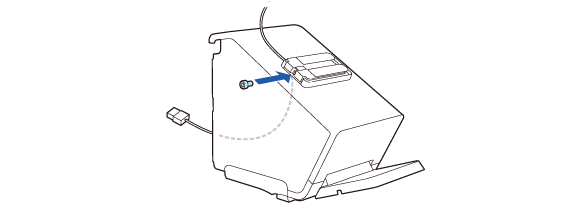

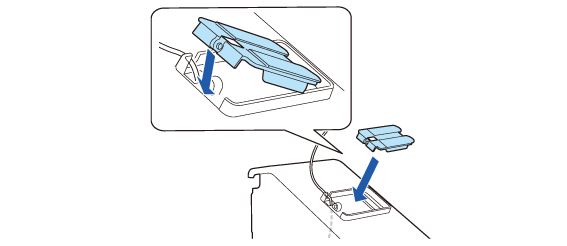

4. Acople la fijación de la pantalla trasera.



5. Fíjela con el tornillo que se incluye.

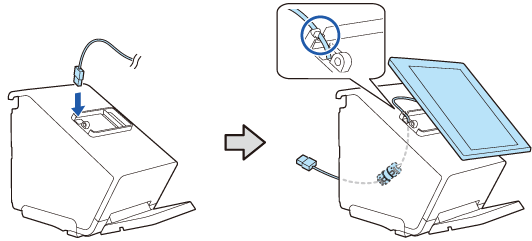

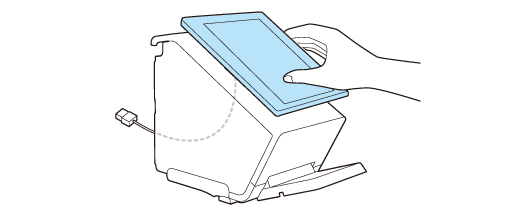

6. Coloque la unidad DM-D70 en la fijación para comprobar la posición de pegado.

• Para más información sobre la orientación de la unidad DM-D70, consulte el siguiente enlace.

  Orientación de la unidad DM-D70

• Coloque la unidad DM-D70 horizontalmente.



7. Retire las dos hojas protectoras.

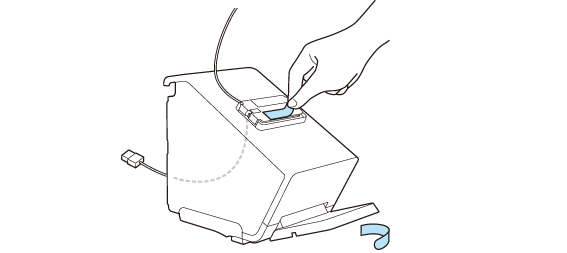

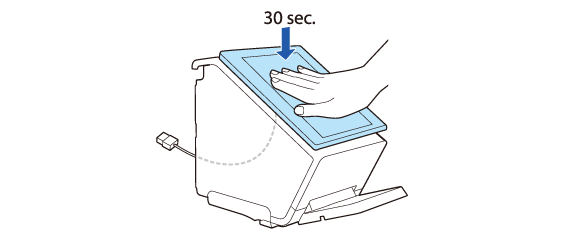

8. Coloque la unidad DM-D70 en la fijación y, a continuación, presione firmemente durante unos 30 segundos.



9. Ajuste la longitud del cable que sale de la impresora. Asegúrese de que la longitud del cable sea suficiente para evitar que se doble en un ángulo agudo.

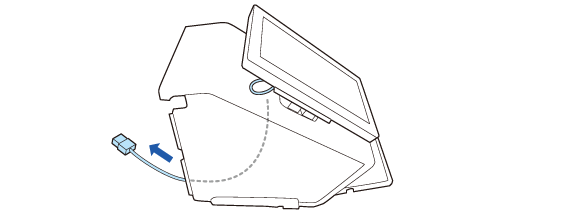

10. Conecte el cable USB al conector USB-A.


PRECAUCIÓN:

No conectar al conector USB-A - Carga de dispositivos (iPad 2.1A). El conector no se puede utilizar para la unidad DM-D70.

11. Haga un manojo con el cable sobrante haciéndolo pasar por las abrazaderas de ambos lados.
