Pregătirea pentru montarea tabletei frontale

Urmați procedura de mai jos pentru a efectua pregătirile pentru montarea tabletei frontale la imprimantă.

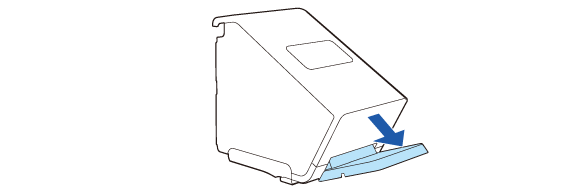

1. Ridicați suportul tabletei frontale.

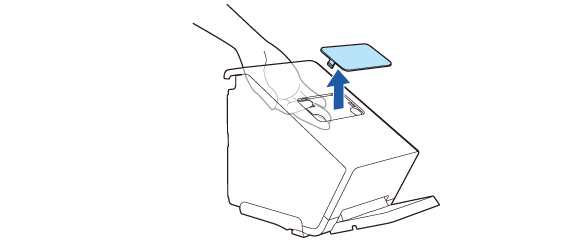

2. Scoateți capacul secțiunii afișajului posterior.

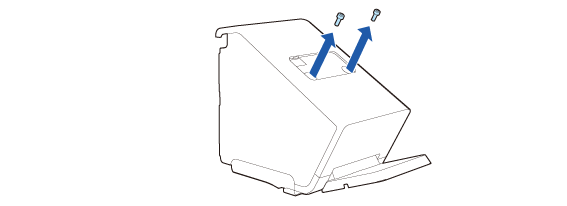

3. Scoateți cele două șuruburi.

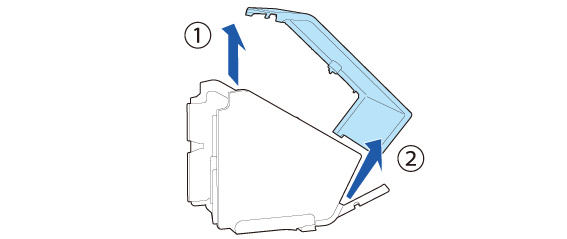

4. Scoateți capacul din spate.

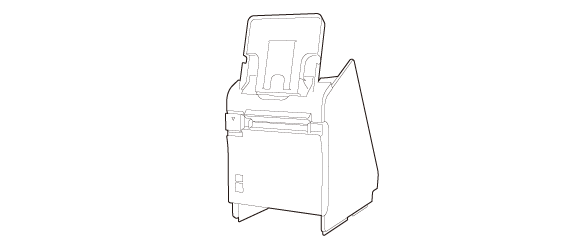

5. Sprijiniți imprimanta.

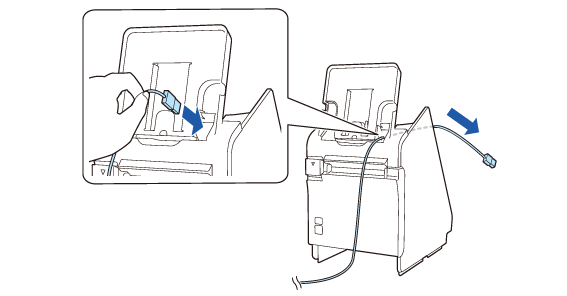

6. Treceți cablul tabletei prin imprimantă.

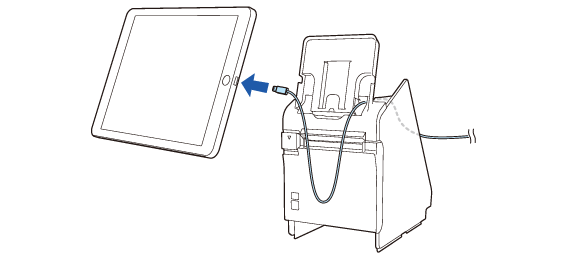

7. Conectați cablul la tableta frontală.

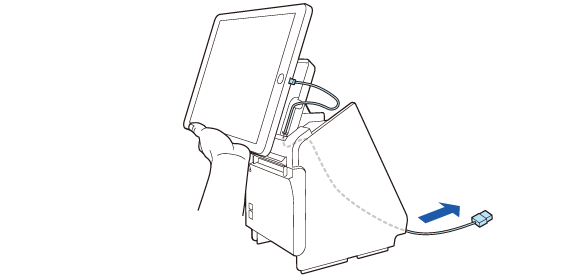

8. Sprijinind tableta cu mâna, ajustați lungimea cablului care iese din imprimantă. Asigurați-vă că lungimea cablului este suficientă pentru a preveni îndoirea acestuia într-un unghi ascuțit.

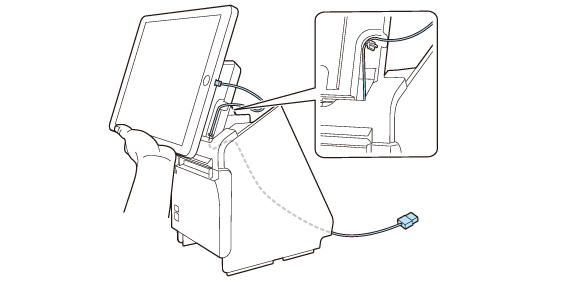

9. Treceți cablul de-a lungul tabletei.

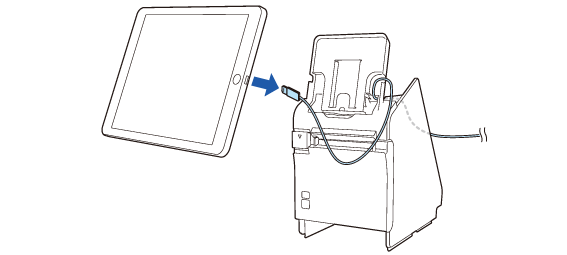

10. Deconectați cablul de la tabletă.

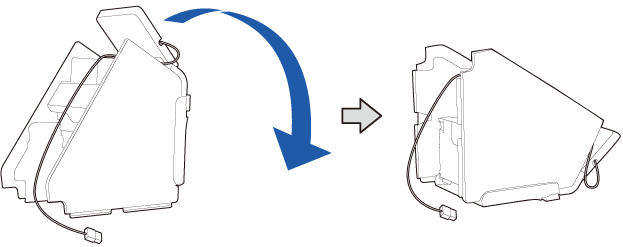

11. Așezați imprimanta jos.

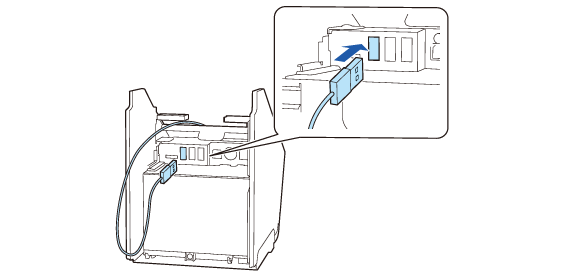

12. Conectați cablul la conectorul USB (USB-A – Încărcarea dispozitivului).


ATENȚIE:

• Consultați linkul de mai jos pentru informații referitoare la tabletele care pot fi conectate la conectorul USB (USB-A – Încărcarea dispozitivului).
  Tablete care pot fi montate la imprimantă

• În cazul în care tableta dumneavoastră nu se poate conecta la conectorul imprimantei, scoateți cablul acesteia prin decupajul imprimantei.
  Atașarea capacului de jos

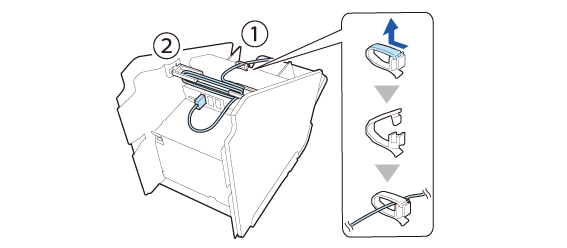

13. Treceți cablul prin clema centrală a cablurilor, apoi prin clemele de pe ambele părți.

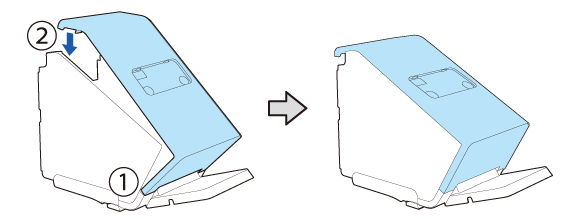

14. Atașați capacul din spate.

Atunci când montați un afișaj posterior, consultați Montarea afișajului posterior.

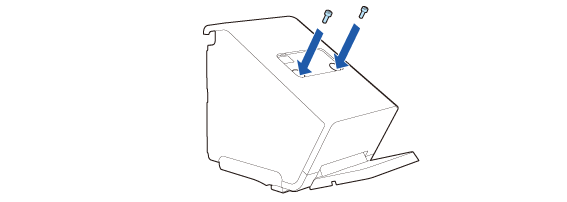

15. Fixați capacul cu cele două șuruburi.

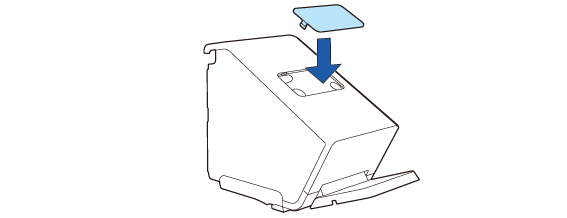

16. Atașați capacul secțiunii afișajului posterior.

Consultați Atașarea capacului de jos.
