Montarea afișajului posterior

Urmați procedura de mai jos pentru a monta afișajul posterior la imprimantă.

1. Atașați dispozitivul de fixare a afișajului posterior.



2. Fixați dispozitivul de fixare cu cele două șuruburi.

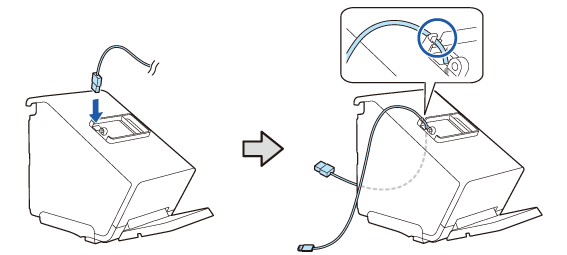

3. Treceți cablul ecranului prin imprimantă.

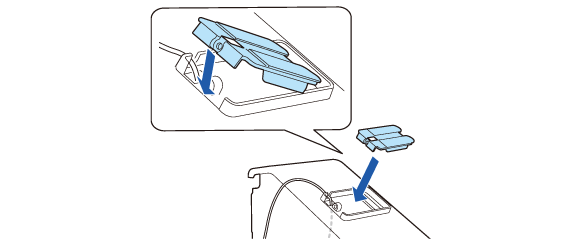

4. Atașați suportul afișajului posterior.

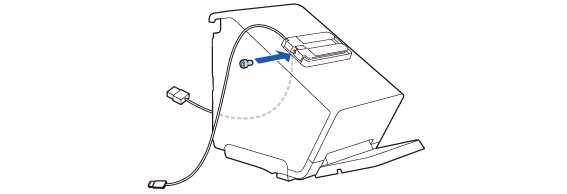

5. Fixați-l cu șurubul inclus.

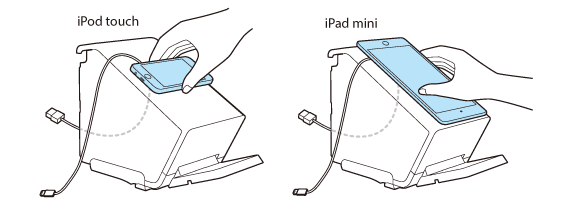

6. Poziționați afișajul pe suport pentru a verifica poziția de fixare.

• Poziționați ecranul orizontal.

• Pentru iPod touch, orientați partea cu conectorul său către partea de înșurubare.

• Pentru iPad mini, orientați partea cu conectorul său către partea de jos a imprimantei.

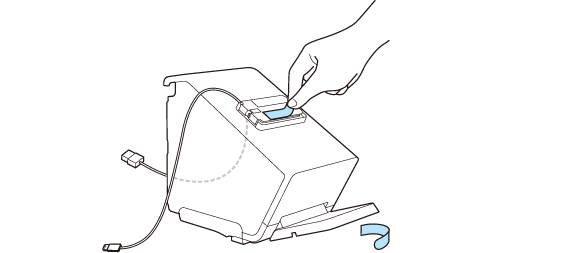

7. Scoateți cele două folii de întăritură.

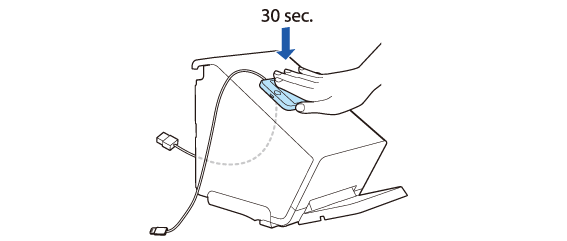

8. Poziționați dispozitivul pe suport, apoi apăsați-l ferm timp de aproximativ 30 de secunde.

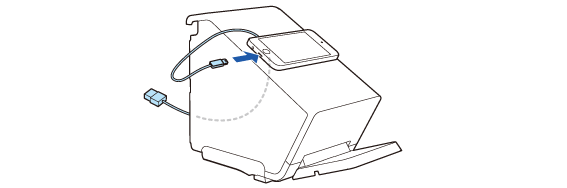

9. Conectați cablul la dispozitiv.



10. Reglați lungimea cablului care iese din imprimantă. Asigurați-vă că lungimea cablului este suficientă pentru a preveni îndoirea acestuia într-un unghi ascuțit.

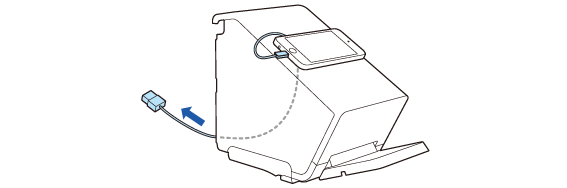

11. Conectați cablul la conectorul USB-A.


ATENȚIE:

• Consultați linkul de mai jos pentru informații referitoare la afișajele care pot fi conectate la conectorul USB-A.
  Tablete care pot fi montate la imprimantă

• În cazul în care dispozitivul dumneavoastră nu se poate conecta la conectorul imprimantei, scoateți cablul acestuia prin decupajul imprimantei.
  Atașarea capacului de jos

12. Înfășurați surplusul de cablu trecându-l prin clemele de pe cele două părți.
